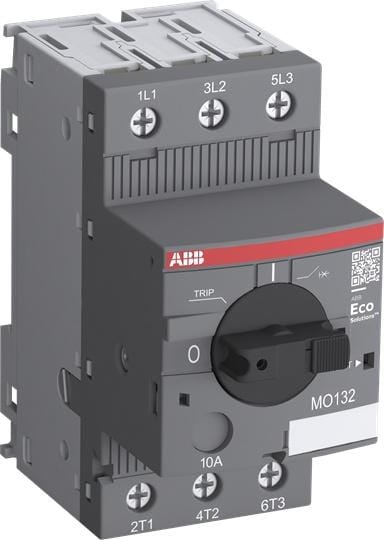

ABB - Guardamotor magnético MO132-6.3

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

ProductCarbon Footprint (CO2) - Sonepar Estimate
Ajuste intervalo protector sobrecarga - 6.3...6.3 A
Liberación del corto circuito sin retardo del intervalo de ajuste - 78.8...78.8 A
Con protección térmica - no
Sensible a interrupción de fase - no

Packaging

1 Unid.

Huella de carbono del producto

70 Kg CO₂-eq

Estimación de Sonepar

Referencia del fabricante

1SAM360000R1009

Ref.Sonepar

326924

EAN

4013614400247

ProductCarbon Footprint (CO2):

Sonepar Estimate

Ajuste intervalo protector sobrecarga:

6.3...6.3 A

Liberación del corto circuito sin retardo del intervalo de ajuste:

78.8...78.8 A

Con protección térmica:

Sensible a interrupción de fase:

Técnica de desconexión:

Magnético

Tensión de funcionamiento nominal:

690...690 V

Intensidad permanente nominal Iu:

6.3 A

Potencia de funcionamiento nominal a CA-3, 230 V:

2.2 kW

Potencia de funcionamiento nominal en CA-3, 400 V:

2.2 kW

Pérdida de potencia:

3.3 W

Tipo de conexión del circuito de corriente principal:

Conexión roscada

Tipo de elemento de control:

Otros

Construcción de dispositivo:

Dispositivo completo en carcasa

Con conmutador auxiliar integrado:

Con liberación de bajo voltaje integrada:

Número de polos:

Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA:

100 kA

Grado de protección (IP):

IP20

Altura:

90 mm

Anchura:

45 mm

Profundidad:

86.75 mm

Los guardamotores manuales son dispositivos de protección electromecánicos para el circuito principal. Se utilizan principalmente para arrancar y parar motores manualmente y para proporcionar a los fusibles menos protección contra cortocircuitos, sobrecargas y fallos de la fase. Una protección menor de los fusibles ahorra costes, espacio y garantiza una reacción rápida ante cortocircuitos, ya que apaga el motor en milisegundos. Las combinaciones de arrancadores están equipadas con contactores. Los equipos disponen de control manual / protección contra corrientes de cortocircuito y sobrecargas, el ajuste de corriente es regulable para la protección de la carga y la indicación de disparo magnético, dispone de función de desconexión, de compensación de la temperatura, control remoto mediante el desenganche a tensión mínima y el disparo en derivación y poder de ruptura de cortocircuito (Ics) hasta 100 kA. La referencia 1SAM360000R1009 concretamente, se trata de un/a disyuntor de protección del motor. Sus características son: Ajuste actual de liberación de sobrecarga: 6,3A, Rango de ajuste de liberación instantánea de cortocircuito: 78,8A, Técnica de liberación: Magnético, Tensión de funcionamiento nominal: 690V, Intensidad nominal permanente Iu: 6,3A, Potencia de funcionamiento nominal en CA-3, 400 V: 2,2kW, Tipo de conexión del circuito de corriente principal: Conexión roscada, Ejecución del elemento accionador: Botón giratorio (mando), Construcción del dispositivo: Dispositivo completo en carcasa, Número de polos: 3.
