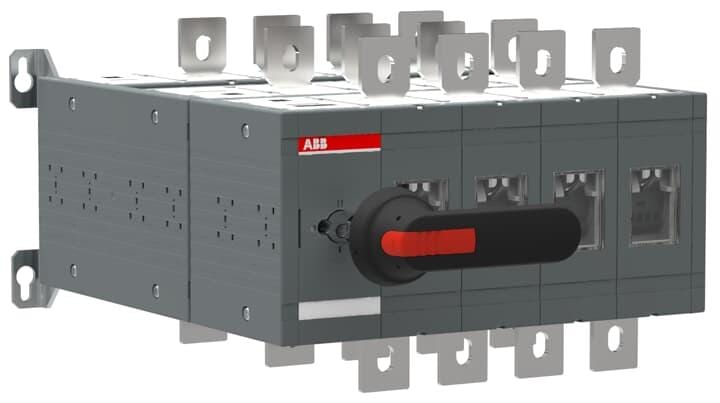

ABB - Interruptor Bypass manual OT800E04YP

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

Versión de interruptor principal - sí
Versión de interruptor de mantenimiento/servicio - sí
Versión de interruptor de seguridad - no
Versión de instalación de parada de emergencia - no
Versión como conmutador inversor - no

Packaging

1 Unid.

Referencia del fabricante

1SCA123593R1001

Ref.Sonepar

1203999

EAN

6417019543772

Versión de interruptor principal:

sí

Versión de interruptor de mantenimiento/servicio:

sí

Versión de interruptor de seguridad:

Versión de instalación de parada de emergencia:

Versión como conmutador inversor:

Número de conmutadores:

Tensión de funcionamiento nominal máxima Ue CA:

1000 V

Tensión de funcionamiento nominal:

1000...1000 V

Rango corriente permanente en AC-23, 400V:

800 A

Corriente permanente nominal en AC-21,400 V:

800 A

Corriente no disruptiva de corta duración nominal lcw:

20 kA

Potencia de funcionamiento nominal a CA-23, 400 V:

450 kW

Potencia de conmutación a 400 V:

450 kW

Número de polos:

Número de contactos normalmente cerrados auxiliares:

Número de contactos normalmente abiertos auxiliares:

Número de contactos auxiliares como contacto de intercambio:

Accionamiento por motor opcional:

Accionamiento por motor integrado:

Liberación de tensión opcional:

Construcción de dispositivo:

Técnica de conexión para dispositivo integrado

Compatible para montaje frontal con 4 agujeros:

sí

Compatible para centro de montaje frontal:

Compatible para instalación de panel de distribución:

sí

Compatible para montaje intermedio:

Elemento de control de color:

Negro

Con capacidad de interbloqueo:

sí

Material de la carcasa:

Plástico

Receptáculo de color:

Gris

Tipo de conexión del circuito de corriente principal:

Conexión roscada

Grado de protección (IP), lado delantero:

IP20

Grado de protección (NEMA):

Anchura:

380 mm

Altura:

250 mm

Profundidad:

432 mm

Esta familia de productos se compone de una gama completa de interruptores seccionadores, interruptores fusibles, interruptores conmutadores, interruptores conmutadores automáticos, interruptores de bypass. Los interruptores de ABB están diseñados para un rendimiento flexible y fiable en una amplia variedad de aplicaciones: distribución de energía para edificios residenciales o industriales, HVAC, estaciones de bombeo de agua, centro de datos e instalaciones fotovoltaicas. La referencia 1SCA123593R1001 está relacionada con Interruptores de baja tensión, tratándose de un/una Seccionador. Sus características técnicas son: Corriente permanente asignada con AC-21, 400 V: 800 A. Ejecución del elemento accionador: Control de giro largo. Poder de corte a 400 V: 450 kW. Adecuado para la instalación del distribuidor. Número de interruptores: 1. Corriente permanente asignada a AC-23, 400 V: 800 A. Tensión de funcionamiento nominal: 1000 V. Ejecución como interruptor principal. Tensión de funcionamiento nominal máxima Ue CA: 1000 V. Tipo de conexión del circuito de corriente principal: Otros. Resistencia de corriente nominal de corta duración Icw: 20 kA. Ejecución como interruptor de mantenimiento/reparación. Bloqueable. Color del elemento de accionamiento: Negro. Construcción del dispositivo: Técnica de conexión para dispositivo integrado. Grado de protección (NEMA): 1. Potencia de funcionamiento nominal a 400 V CA-23: 450 kW. Número de polos: 4. Adecuado para montaje frontal de 4 orificios. Grado de protección (IP), frontal: IP20.
