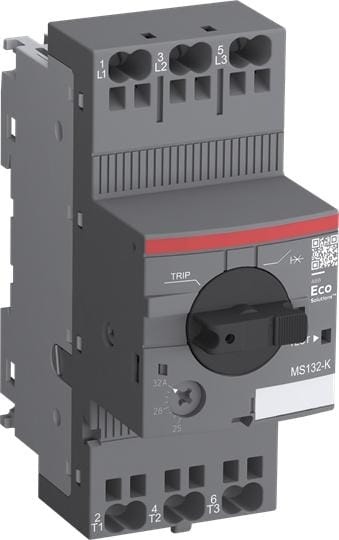

ABB - MS132-6.3K Guardamotor Push-In

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

ProductCarbon Footprint (CO2) - Sonepar Estimate
Ajuste intervalo protector sobrecarga - 4...6.3 A
Liberación del corto circuito sin retardo del intervalo de ajuste - 78.8...78.8 A
Con protección térmica - sí
Sensible a interrupción de fase - sí

Packaging

1 Unid.

Huella de carbono del producto

70 Kg CO₂-eq

Estimación de Sonepar

Referencia del fabricante

1SAM350010R1009

Ref.Sonepar

1263328

EAN

4013614400391

ProductCarbon Footprint (CO2):

Sonepar Estimate

Ajuste intervalo protector sobrecarga:

4...6.3 A

Liberación del corto circuito sin retardo del intervalo de ajuste:

78.8...78.8 A

Con protección térmica:

sí

Sensible a interrupción de fase:

sí

Técnica de desconexión:

Termomagnético

Tensión de funcionamiento nominal:

250...690 V

Intensidad permanente nominal Iu:

6.3 A

Potencia de funcionamiento nominal a CA-3, 230 V:

2.2 kW

Potencia de funcionamiento nominal en CA-3, 400 V:

2.2 kW

Pérdida de potencia:

5.4 W

Tipo de conexión del circuito de corriente principal:

Conexión de abrazadera con resorte

Tipo de elemento de control:

Otros

Construcción de dispositivo:

Dispositivo completo en carcasa

Con conmutador auxiliar integrado:

Con liberación de bajo voltaje integrada:

Número de polos:

Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA:

100 kA

Grado de protección (IP):

IP20

Altura:

112 mm

Anchura:

45 mm

Profundidad:

87 mm

Los guardamotores manuales son dispositivos de protección electromecánicos para el circuito principal. Se utilizan principalmente para arrancar y parar motores manualmente y para proporcionar a los fusibles menos protección contra cortocircuitos, sobrecargas y fallos de la fase. Una protección menor de los fusibles ahorra costes, espacio y garantiza una reacción rápida ante cortocircuitos, ya que apaga el motor en milisegundos. Las combinaciones de arrancadores están equipadas con contactores. Los equipos disponen de control manual / protección contra corrientes de cortocircuito y sobrecargas, el ajuste de corriente es regulable para la protección de la carga y la indicación de disparo magnético, dispone de función de desconexión, de compensación de la temperatura, control remoto mediante el desenganche a tensión mínima y el disparo en derivación y poder de ruptura de cortocircuito (Ics) hasta 100 kA. La referencia 1SAM350010R1009 está relacionada con Interruptores de baja tensión, tratándose de un/una Disyuntor de protección del motor. Sus características técnicas son: Profundidad: 87 mm. Ejecución del elemento accionador: Botón giratorio (mando). Tipo de conexión del circuito de corriente principal: Conexión de abrazadera con resorte. Altura: 112 mm. Construcción del dispositivo: Dispositivo completo en carcasa. Corriente límite nominal de cortocircuito en la corriente de corte a 400 V CA: 100 kA. Tensión de funcionamiento nominal: 690 V. Técnica de liberación: Termomagnético. Intensidad nominal permanente Iu: 6.3 A. Ajuste actual de liberación de sobrecarga: 4.0 A. Grado de protección (IP): IP20. Con protección térmica. Potencia de funcionamiento nominal en CA-3, 400 V: 2.2 kW. Anchura: 45 mm. Número de polos: 3. Rango de ajuste de liberación instantánea de cortocircuito: 78.8 A. Tensión de funcionamiento nominal: 250 V. Potencia de funcionamiento nominal a 230 V CA-3: 2.2 kW. Ajuste actual de liberación de sobrecarga: 6.3 A. Sensible a fallo de fase.
