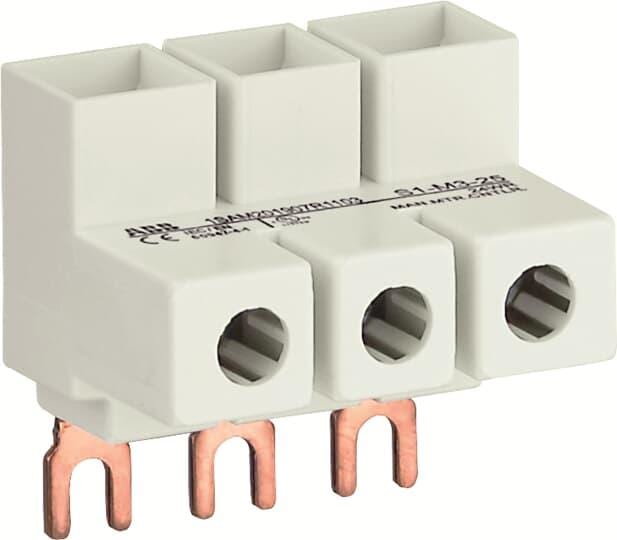

ABB - Terminal con conexión S1-M3-25

Los guardamotores manuales son dispositivos de protección electromecánicos para el circuito principal. Se utilizan principalmente para arrancar y parar motores manualmente y para proporcionar a los fusibles menos protección contra cortocircuitos, sobrecargas y fallos de la fase. Una protección menor de los fusibles ahorra costes, espacio y garantiza una reacción rápida ante cortocircuitos, ya que apaga el motor en milisegundos. Las combinaciones de arrancadores están equipadas con contactores. Los equipos disponen de control manual / protección contra corrientes de cortocircuito y sobrecargas, el ajuste de corriente es regulable para la protección de la carga y la indicación de disparo magnético, dispone de función de desconexión, de compensación de la temperatura, control remoto mediante el desenganche a tensión mínima y el disparo en derivación y poder de ruptura de cortocircuito (Ics) hasta 100 kA. La referencia 1SAM201907R1103 concretamente, se trata de un/a terminal de línea principal. Sus características son: Número de polos: 3, Corriente nominal: 65A, Método de conexión: Atornillar, Tipo de montaje: Tornillo, Número de entradas: 3, Número de salidas: 3, Adecuado para conductores masivos, Apropiado para conductores trenzados, Adecuado para conductores de hilo fino, Adecuado para cables trenzados finos sin puntera, Adecuado para cables trenzados extrafinos, Adecuado para cables trenzados extrafinos sin puntera, Sección del conductor - entrada: 2,5 - 25 mm², Sección del conductor - salida: 2,5 - 25 mm², Sección del conductor - entrada AWG: 14mm².
