DISTRIBUCIÓN DE POTENCIA

DISTRIBUCIÓN BAJA TENSIÓN

CONTROL Y AUTOMATIZACIÓN INDUSTRIAL

AUTOMATIZACIÓN Y CONTROL

APARAMENTA MODULAR

APARAMENTA CAJA MOLDEADA

DISTRIBUCIÓN ELÉCTRICA BAJA TENSIÓN


Imagen del producto

Enlace a página de producto

Hoja de datos del producto

Interruptor automático NZMB1-A25 3P 25A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 25 A
Intervalo de tensión nominal: 440...440 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 20...25 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 350...350 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Intensidad permanente nominal Iu

Intervalo de tensión nominal

Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz

Ajuste intervalo protector sobrecarga

Liberación del corto circuito con retado a corto plazo del intervalo de ajuste

Liberación del corto circuito sin retardo del intervalo de ajuste

Construcción de dispositivo

Protección de fuga a tierra integrada

Tipo de conexión del circuito de corriente principal

Compatible para montaje en rieles DIN (rieles simétricos)

Montaje en carril DIN (guía superior) opcional

Número de contactos normalmente cerrados auxiliares

Número de contactos normalmente abiertos auxiliares

Número de contactos auxiliares como contacto de intercambio

Indicador de desconexión disponible

Con liberación de bajo voltaje integrada

Número de polos

Posición de la conexión para el circuito principal de tensión

Tipo de elemento de control

Dispositivo completo con unidad de protección

Accionamiento por motor integrado

Accionamiento por motor opcional

Grado de protección (IP)

Interruptor automático NZMB1-A25 3P 25A 25kA

Interruptor automático NZMH1-A125 3P 125A 100kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 125 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 100 kA
Ajuste intervalo protector sobrecarga: 100...125 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 750...1250 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMH1-A125 3P 125A 100kA

Interruptor automático NZMN1-A80 3P 80A 50kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 80 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 63...80 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 480...800 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMN1-A80 3P 80A 50kA

Interruptor automático NZMB1-A160 3P 160A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 160 A
Intervalo de tensión nominal: 440...440 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 125...160 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 960...1600 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMB1-A160 3P 160A 25kA

Interruptor automático NZMN1-A100 3P 100A 50kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 100 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 80...100 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 600...1000 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMN1-A100 3P 100A 50kA

Interruptor seccionador N1-160 3PS 160A T-1 accionamiento a distancia

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Versión de interruptor principal: sí
Versión de interruptor de mantenimiento/servicio: sí
Versión de interruptor de seguridad: no
Versión de instalación de parada de emergencia: sí
Versión como conmutador inversor: no
Número de conmutadores: 1
Tensión de funcionamiento nominal máxima Ue CA: 690 V
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 160 A
Rango corriente permanente en AC-23, 400V: 0 A
Corriente permanente nominal en AC-21,400 V: 0 A
Potencia de funcionamiento nominal en CA-3, 400 V: 0 kW
Corriente no disruptiva de corta duración nominal lcw: 2 kA
Potencia de funcionamiento nominal a CA-23, 400 V: 90 kW
Potencia de conmutación a 400 V: 0 kW
Intensidad nominal condicionado de cortocircuito Iq: 0 kA
Número de polos: 3
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Accionamiento por motor opcional: sí
Accionamiento por motor integrado: no
Liberación de tensión opcional: sí
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en suelo: sí
Compatible para montaje frontal con 4 agujeros: no
Compatible para centro de montaje frontal: no
Compatible para instalación de panel de distribución: sí
Compatible para montaje intermedio: sí
Elemento de control de color: Negro
Tipo de elemento de control: Palanca de balancín
Con capacidad de interbloqueo: sí
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Grado de protección (IP), lado delantero: IP20

ProductCarbon Footprint (CO2)

Versión de interruptor principal

Versión de interruptor de mantenimiento/servicio

Versión de interruptor de seguridad

Versión de instalación de parada de emergencia

Versión como conmutador inversor

Número de conmutadores

Tensión de funcionamiento nominal máxima Ue CA

Tensión de funcionamiento nominal

Rango corriente permanente en AC-23, 400V

Corriente permanente nominal en AC-21,400 V

Potencia de funcionamiento nominal en CA-3, 400 V

Corriente no disruptiva de corta duración nominal lcw

Potencia de funcionamiento nominal a CA-23, 400 V

Potencia de conmutación a 400 V

Intensidad nominal condicionado de cortocircuito Iq

Liberación de tensión opcional

Montaje en el suelo

Compatible para montaje frontal con 4 agujeros

Compatible para centro de montaje frontal

Compatible para instalación de panel de distribución

Compatible para montaje intermedio

Elemento de control de color

Con capacidad de interbloqueo

Grado de protección (IP), lado delantero

Interruptor seccionador N1-160 3PS 160A T-1 accionamiento a distancia

Interruptor automático NZMB1-M63 3P 63A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Ajuste intervalo protector sobrecarga: 50...63 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 504...882 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 440...440 V
Intensidad permanente nominal Iu: 63 A
Potencia de funcionamiento nominal a CA-3, 230 V: 18,5 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 30 kW
Tipo de conexión del circuito de corriente principal: Otros
Tipo de elemento de control: Palanca de balancín
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 25 kA
Grado de protección (IP): IP20
Altura: 145 mm
Anchura: 90 mm
Profundidad: 88 mm

Con protección térmica

Sensible a interrupción de fase

Técnica de desconexión

Potencia de funcionamiento nominal a CA-3, 230 V

Con conmutador auxiliar integrado

Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA

Altura

Anchura

Profundidad

Interruptor automático NZMB1-M63 3P 63A 25kA

Interruptor automático NZMH1-A100 3P 100A 100kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 100 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 100 kA
Ajuste intervalo protector sobrecarga: 80...100 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 600...1000 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMH1-A100 3P 100A 100kA

Interruptor automático NZMB1-M80 3P 80A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Ajuste intervalo protector sobrecarga: 63...80 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 640...1120 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 440...440 V
Intensidad permanente nominal Iu: 80 A
Potencia de funcionamiento nominal a CA-3, 230 V: 22 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 45 kW
Tipo de conexión del circuito de corriente principal: Otros
Tipo de elemento de control: Palanca de balancín
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 25 kA
Grado de protección (IP): IP20
Altura: 145 mm
Anchura: 90 mm
Profundidad: 88 mm

Interruptor automático NZMB1-M80 3P 80A 25kA

Interruptor magnetotérmico automático LZMB1-A125-I 3P 125A 25kA

Descripción de la serie MCCB Gama Básica LZM

Los interruptores automáticos de baja y media tensión de Eaton proporcionan una protección de primera calidad para el sobrecalentamiento de cables, sobrecargas y cortocircuitos en aplicaciones residenciales, terciarias, industriales y en zonas de peligro.

Principales características:

Intensidad permanente nominal Iu: 125 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 100...125 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 750...1250 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor magnetotérmico automático LZMB1-A125-I 3P 125A 25kA

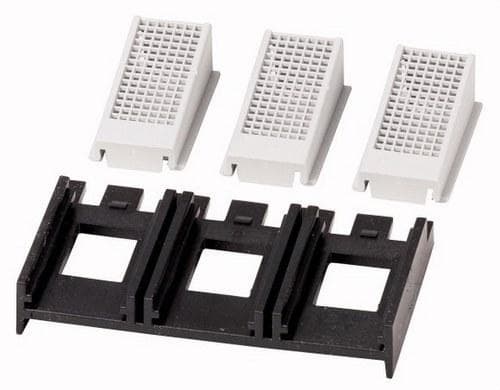

Borne protección NZM1-XIPK 3P IP2X

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Apto para varios polos: 3
Modelo: Otros

Apto para varios polos

Modelo

eaton-borne-proteccion-nzm1-xipk-3p-ip2x

Borne protección NZM1-XIPK 3P IP2X

Interruptor automático NZMB1-A32 3P 32A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 32 A
Intervalo de tensión nominal: 440...440 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 25...32 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 350...350 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMB1-A32 3P 32A 25kA

Interruptor automático seccionador LN1-100-I 3P 100A

Descripción de la serie MCCB Gama Básica LZM

Los interruptores automáticos de baja y media tensión de Eaton proporcionan una protección de primera calidad para el sobrecalentamiento de cables, sobrecargas y cortocircuitos en aplicaciones residenciales, terciarias, industriales y en zonas de peligro.

Principales características:

Versión de interruptor principal: sí
Versión de interruptor de mantenimiento/servicio: sí
Versión de interruptor de seguridad: no
Versión de instalación de parada de emergencia: sí
Versión como conmutador inversor: no
Tensión de funcionamiento nominal máxima Ue CA: 400 V
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 100 A
Corriente permanente nominal en AC-21,400 V: 0 A
Potencia de funcionamiento nominal en CA-3, 400 V: 0 kW
Corriente no disruptiva de corta duración nominal lcw: 2 kA
Potencia de funcionamiento nominal a CA-23, 400 V: 55 kW
Potencia de conmutación a 400 V: 0 kW
Intensidad nominal condicionado de cortocircuito Iq: 100 kA
Número de polos: 3
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Accionamiento por motor opcional: sí
Accionamiento por motor integrado: no
Liberación de tensión opcional: sí
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en suelo: sí
Compatible para montaje frontal con 4 agujeros: no
Compatible para centro de montaje frontal: no
Compatible para instalación de panel de distribución: sí
Compatible para montaje intermedio: sí
Elemento de control de color: Gris
Tipo de elemento de control: Palanca de balancín
Con capacidad de interbloqueo: sí
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Grado de protección (IP), lado delantero: IP20

Interruptor automático seccionador LN1-100-I 3P 100A

Interruptor seccionador PN1-63 3PS 63A T-1

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Versión de interruptor principal: sí
Versión de interruptor de mantenimiento/servicio: sí
Versión de interruptor de seguridad: no
Versión de instalación de parada de emergencia: sí
Versión como conmutador inversor: no
Número de conmutadores: 1
Tensión de funcionamiento nominal máxima Ue CA: 690 V
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 63 A
Rango corriente permanente en AC-23, 400V: 0 A
Corriente permanente nominal en AC-21,400 V: 0 A
Potencia de funcionamiento nominal en CA-3, 400 V: 0 kW
Corriente no disruptiva de corta duración nominal lcw: 2 kA
Potencia de funcionamiento nominal a CA-23, 400 V: 30 kW
Potencia de conmutación a 400 V: 0 kW
Intensidad nominal condicionado de cortocircuito Iq: 0 kA
Número de polos: 3
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Accionamiento por motor opcional: no
Accionamiento por motor integrado: no
Liberación de tensión opcional: no
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en suelo: sí
Compatible para montaje frontal con 4 agujeros: no
Compatible para centro de montaje frontal: no
Compatible para instalación de panel de distribución: sí
Compatible para montaje intermedio: sí
Elemento de control de color: Negro
Tipo de elemento de control: Palanca de balancín
Con capacidad de interbloqueo: sí
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Grado de protección (IP), lado delantero: IP20

Interruptor seccionador PN1-63 3PS 63A T-1

Interruptor seccionador PN1-160 3PS 160A T-1

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Versión de interruptor principal: sí
Versión de interruptor de mantenimiento/servicio: sí
Versión de interruptor de seguridad: no
Versión de instalación de parada de emergencia: sí
Versión como conmutador inversor: no
Número de conmutadores: 1
Tensión de funcionamiento nominal máxima Ue CA: 690 V
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 160 A
Rango corriente permanente en AC-23, 400V: 0 A
Corriente permanente nominal en AC-21,400 V: 0 A
Potencia de funcionamiento nominal en CA-3, 400 V: 0 kW
Corriente no disruptiva de corta duración nominal lcw: 2 kA
Potencia de funcionamiento nominal a CA-23, 400 V: 90 kW
Potencia de conmutación a 400 V: 0 kW
Intensidad nominal condicionado de cortocircuito Iq: 0 kA
Número de polos: 3
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Accionamiento por motor opcional: no
Accionamiento por motor integrado: no
Liberación de tensión opcional: no
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en suelo: sí
Compatible para montaje frontal con 4 agujeros: no
Compatible para centro de montaje frontal: no
Compatible para instalación de panel de distribución: sí
Compatible para montaje intermedio: sí
Elemento de control de color: Negro
Tipo de elemento de control: Palanca de balancín
Con capacidad de interbloqueo: sí
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Grado de protección (IP), lado delantero: IP20

Interruptor seccionador PN1-160 3PS 160A T-1

Interruptor magnetotérmico automático LZMC2-A200-I 3P 200A 36kA

Descripción de la serie MCCB Gama Básica LZM

Los interruptores automáticos de baja y media tensión de Eaton proporcionan una protección de primera calidad para el sobrecalentamiento de cables, sobrecargas y cortocircuitos en aplicaciones residenciales, terciarias, industriales y en zonas de peligro.

Principales características:

Intensidad permanente nominal Iu: 200 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 36 kA
Ajuste intervalo protector sobrecarga: 160...200 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 1200...2000 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: sí
Grado de protección (IP): IP20

Interruptor magnetotérmico automático LZMC2-A200-I 3P 200A 36kA

Interruptor automático NZMN1-A32-NA 3P

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 32 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 25...32 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 350...350 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMN1-A32-NA 3P

Interruptor automático NZMB1-A20 3P 20A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 20 A
Intervalo de tensión nominal: 440...440 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 15...20 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 350...350 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMB1-A20 3P 20A 25kA

Interruptor automático NZMN1-A125 3P 125A 50kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 125 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 100...125 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 750...1250 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMN1-A125 3P 125A 50kA

Interruptor seccionador N1-63 3PS 63A T-1 accionamiento a distancia

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Versión de interruptor principal: sí
Versión de interruptor de mantenimiento/servicio: sí
Versión de interruptor de seguridad: no
Versión de instalación de parada de emergencia: sí
Versión como conmutador inversor: no
Número de conmutadores: 1
Tensión de funcionamiento nominal máxima Ue CA: 690 V
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 63 A
Rango corriente permanente en AC-23, 400V: 0 A
Corriente permanente nominal en AC-21,400 V: 0 A
Potencia de funcionamiento nominal en CA-3, 400 V: 0 kW
Corriente no disruptiva de corta duración nominal lcw: 2 kA
Potencia de funcionamiento nominal a CA-23, 400 V: 30 kW
Potencia de conmutación a 400 V: 0 kW
Intensidad nominal condicionado de cortocircuito Iq: 0 kA
Número de polos: 3
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Accionamiento por motor opcional: no
Accionamiento por motor integrado: no
Liberación de tensión opcional: sí
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en suelo: sí
Compatible para montaje frontal con 4 agujeros: no
Compatible para centro de montaje frontal: no
Compatible para instalación de panel de distribución: sí
Compatible para montaje intermedio: sí
Elemento de control de color: Negro
Tipo de elemento de control: Palanca de balancín
Con capacidad de interbloqueo: sí
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Grado de protección (IP), lado delantero: IP20

Interruptor seccionador N1-63 3PS 63A T-1 accionamiento a distancia

Interruptor automático NZMB1-M40 3P 40A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Ajuste intervalo protector sobrecarga: 32...40 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 320...560 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 440...440 V
Intensidad permanente nominal Iu: 40 A
Potencia de funcionamiento nominal a CA-3, 230 V: 11 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 18,5 kW
Tipo de conexión del circuito de corriente principal: Otros
Tipo de elemento de control: Palanca de balancín
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 25 kA
Grado de protección (IP): IP20
Altura: 145 mm
Anchura: 90 mm
Profundidad: 88 mm

Interruptor automático NZMB1-M40 3P 40A 25kA

Interruptor automático NZMB1-M50 3P 50A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Ajuste intervalo protector sobrecarga: 40...50 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 400...700 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 440...440 V
Intensidad permanente nominal Iu: 50 A
Potencia de funcionamiento nominal a CA-3, 230 V: 15 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 22 kW
Tipo de conexión del circuito de corriente principal: Otros
Tipo de elemento de control: Palanca de balancín
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 25 kA
Grado de protección (IP): IP20
Altura: 145 mm
Anchura: 90 mm
Profundidad: 88 mm

Interruptor automático NZMB1-M50 3P 50A 25kA

Interruptor automático NZMB1-M100 3P 100A 25kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Ajuste intervalo protector sobrecarga: 80...100 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 800...1250 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 440...440 V
Intensidad permanente nominal Iu: 100 A
Potencia de funcionamiento nominal a CA-3, 230 V: 30 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 55 kW
Tipo de conexión del circuito de corriente principal: Otros
Tipo de elemento de control: Palanca de balancín
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 25 kA
Grado de protección (IP): IP20
Altura: 145 mm
Anchura: 90 mm
Profundidad: 88 mm

Interruptor automático NZMB1-M100 3P 100A 25kA

Interruptor automático NZMN1-M63 3P 63A 50kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Ajuste intervalo protector sobrecarga: 50...63 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 504...882 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 63 A
Potencia de funcionamiento nominal a CA-3, 230 V: 18,5 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 30 kW
Tipo de conexión del circuito de corriente principal: Otros
Tipo de elemento de control: Palanca de balancín
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 145 mm
Anchura: 90 mm
Profundidad: 88 mm

Interruptor automático NZMN1-M63 3P 63A 50kA

Interruptor automático NZMN1-M80 3P 80A 50kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Ajuste intervalo protector sobrecarga: 63...80 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 640...1120 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 80 A
Potencia de funcionamiento nominal a CA-3, 230 V: 22 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 45 kW
Tipo de conexión del circuito de corriente principal: Otros
Tipo de elemento de control: Palanca de balancín
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 145 mm
Anchura: 90 mm
Profundidad: 88 mm

Interruptor automático NZMN1-M80 3P 80A 50kA

Interruptor automático NZMB1-A40-NA 3P 40A

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 40 A
Intervalo de tensión nominal: 440...440 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 32...40 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 320...400 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMB1-A40-NA 3P 40A

Interruptor automático NZMB1-A63-NA 3P 63A

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 63 A
Intervalo de tensión nominal: 440...440 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 50...63 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 380...630 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMB1-A63-NA 3P 63A

Interruptor automático NZMB1-A80-NA 3P 80A

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 80 A
Intervalo de tensión nominal: 440...440 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 63...80 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 480...800 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMB1-A80-NA 3P 80A

Interruptor automático NZMN1-A63-NA 3P

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 63 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 50...63 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 380...630 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMN1-A63-NA 3P

Interruptor automático NZMN1-A100-NA 3P

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 100 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 80...100 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 600...1000 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMN1-A100-NA 3P

Interruptor automático NZMN1-A125-NA 3P

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 125 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 100...125 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 750...1250 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMN1-A125-NA 3P

Interruptor automático NZMH1-A160 3P 160A 100kA

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 160 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 100 kA
Ajuste intervalo protector sobrecarga: 125...160 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 960...1600 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor automático NZMH1-A160 3P 160A 100kA

Interruptor automático NZMB1-AF45-NA 3P 45A

Descripción de la serie MCCB Gama Completa NZM

La nueva Serie digital de NZMs disponibles globalmente, encaja perfectamente en los sistemas modernos de distribución de energía. De este modo, los interruptores automáticos son de uso universal, desde pequeños cuadros de distribución, pasando por paneles de control de máquinas y arranques de motor, hasta grandes instalaciones. Gracias a su conectividad y a sus características mejoradas, está preparada para las aplicaciones de la Industria 4.0.

Principales características:

Intensidad permanente nominal Iu: 45 A
Intervalo de tensión nominal: 440...440 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 25 kA
Ajuste intervalo protector sobrecarga: 45...45 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 300...500 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Abrazadera de bastidor
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Compatible para montaje en rieles DIN (rieles simétricos): no
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Parte frontal
Tipo de elemento de control: Palanca de balancín
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

EATON - Borne protección NZM1-XIPK 3P IP2X

Especificaciones esenciales

Packaging

Un producto de EATON

EATON - Borne protección NZM1-XIPK 3P IP2X

Especificaciones esenciales

Packaging

Referencias

Especificación técnica

Descripción detallada

Documentación

Un producto de EATON
