Interruptor protector de motor según IEC/EN60947, tripolar, tamaño PKZM0, con sobrecarga regulable y disparador de cortocircuito no retardado, sensible al fallo de fase, atornillable y encajable a presión, con borne roscado, dimensión de montaje de la caperuza 45mm, tensión asignada de servicio Ue 690V, grado de protección IP20, a prueba de dedos según VDE 0106 T. 100, accesorios: contacto auxiliar, disparador de tensión, módulo de contacto, placa de sujeción

Ajuste intervalo protector sobrecarga

Liberación del corto circuito sin retardo del intervalo de ajuste

Con protección térmica

Sensible a interrupción de fase

Técnica de desconexión

Tensión de funcionamiento nominal

Intensidad permanente nominal Iu

Potencia de funcionamiento nominal a CA-3, 230 V

Potencia de funcionamiento nominal en CA-3, 400 V

Tipo de conexión del circuito de corriente principal

Tipo de elemento de control

Construcción de dispositivo

Con conmutador auxiliar integrado

Con liberación de bajo voltaje integrada

Número de polos

Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA

Grado de protección (IP)

Altura

Anchura

Profundidad

Interruptor protección de motor 3P 32A

Interruptor protección de motor PKZM01-6,3

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 4...6,3 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 98...98 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 6,3 A
Potencia de funcionamiento nominal a CA-3, 230 V: 1,1 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 2,2 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

Interruptor protección de motor PKZM01-6,3

Interruptor protección de motor 32-40A 560Irm

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 32...40 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 620...620 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 40 A
Potencia de funcionamiento nominal a CA-3, 230 V: 11 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 20 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 140 mm
Anchura: 55 mm
Profundidad: 160 mm

Interruptor protección de motor 32-40A 560Irm

Interruptor protector de motor según IEC/EN60947, tripolar, tamaño PKZM0, con sobrecarga regulable y disparador de cortocircuito no retardado, sensible al fallo de fase, con terminales de tornillo, dimensión de montaje 45mm, tensión asignada de empleo Ue 690V, grado de protección IP20, a prueba de dedos según VDE 0106 T. 100, accesorios: contacto auxiliar, disparador de tensión, módulo de contacto, placa de sujeción

Interruptor protección de motor 3P 16A

Interruptor protección de motor PKZM01-0,4

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0,25...0,4 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 6,2...6,2 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 0,4 A
Potencia de funcionamiento nominal a CA-3, 230 V: 0,06 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 0,09 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

Interruptor protección de motor PKZM01-0,4

Interruptor protección transformador 0,63-1

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Intensidad permanente nominal Iu: 1 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 150 kA
Ajuste intervalo protector sobrecarga: 0,63...1 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 20...20 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Otros
Compatible para montaje en rieles DIN (rieles simétricos): sí
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: sí
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Otros
Tipo de elemento de control: Botón giratorio (mando)
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Intervalo de tensión nominal

Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz

Liberación del corto circuito con retado a corto plazo del intervalo de ajuste

Protección de fuga a tierra integrada

Compatible para montaje en rieles DIN (rieles simétricos)

Montaje en carril DIN (guía superior) opcional

Número de contactos normalmente cerrados auxiliares

Número de contactos normalmente abiertos auxiliares

Número de contactos auxiliares como contacto de intercambio

Indicador de desconexión disponible

Posición de la conexión para el circuito principal de tensión

Dispositivo completo con unidad de protección

Accionamiento por motor integrado

Accionamiento por motor opcional

Interruptor protección transformador 0,63-1

Interruptor protección de motor PKZM01-4

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 2,5...4 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 62...62 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 4 A
Potencia de funcionamiento nominal a CA-3, 230 V: 0,75 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 1,5 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

Interruptor protección de motor PKZM01-4

Interruptor protección de motor PKZM01-10

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 6,3...10 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 155...155 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 10 A
Potencia de funcionamiento nominal a CA-3, 230 V: 2,2 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 4 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

Interruptor protección de motor PKZM01-10

Interruptor protección de motor 55-63A 882Irm

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 55...65 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 977...977 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 65 A
Potencia de funcionamiento nominal a CA-3, 230 V: 18,5 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 34 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 140 mm
Anchura: 55 mm
Profundidad: 160 mm

Interruptor protección de motor 55-63A 882Irm

Interruptor protección de motor 3P 12A

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 8...12 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 186...186 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 12 A
Potencia de funcionamiento nominal a CA-3, 230 V: 3 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 5,5 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 76 mm

Interruptor protección de motor 3P 12A

Interruptor protector de motor PKZM0-1,6-SC

Interruptor protección de motor PKZM01-16

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 10...16 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 248...248 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 16 A
Potencia de funcionamiento nominal a CA-3, 230 V: 4 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 7,5 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

Interruptor protección de motor PKZM01-16

Interruptor protección de motor 3P 0,16A

Interruptor protección de motor 3P 0,25A

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0,16...0,25 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 3,9...3,9 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 0,25 A
Potencia de funcionamiento nominal a CA-3, 230 V: 0 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 0,06 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 150 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 76 mm

Interruptor protección de motor 3P 0,25A

El Interruptor de Protección de Motor 3P 0,4A de EATON es un dispositivo esencial para la seguridad en instalaciones eléctricas. Este interruptor trifásico está diseñado para proteger motores y otros equipos eléctricos contra sobrecargas y cortocircuitos. Con una capacidad de 0,4A, es ideal para aplicaciones de baja potencia. EATON, reconocida por su innovación y fiabilidad en el sector eléctrico, garantiza un rendimiento óptimo y duradero. Este interruptor es fácil de instalar y cuenta con un diseño robusto para resistir las condiciones más exigentes en la construcción e industria. Su operación es intuitiva, proporcionando una solución eficaz y segura para la protección de motores.

Interruptor protección de motor 3P 0,4A

Interruptor protección de motor 3P 0,63A

Interruptor protección de motor 3P 1,6A

Interruptor protector de motor según IEC/EN60947, tripolar, tamaño PKZM0, con sobrecarga regulable y disparador de cortocircuito no retardado, sensible al fallo de fase, con terminales a tornillo, dimensión de montaje 45mm, tensión asignada de empleo Ue 690V, grado de protección IP20, a prueba de dedos según VDE 0106 T. 100, accesorios: contacto auxiliar, disparador de tensión, módulo de contacto, placa de sujeción

Interruptor protección de motor 3P 2,5A

Interruptor protección de motor 3P 20A

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 16...20 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 310...310 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 20 A
Potencia de funcionamiento nominal a CA-3, 230 V: 5,5 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 9 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 76 mm

Interruptor protección de motor 3P 20A

Interruptor protección de motor 3P 25A

Interruptor protección de motor 3P 4A

Interruptor protección de motor 3P 6,3A

Interruptor protector de motor PKZM01-20

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 16...20 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 310...310 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 20 A
Potencia de funcionamiento nominal a CA-3, 230 V: 5,5 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 9 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

Interruptor protector de motor PKZM01-20

Interruptor protección de motor PKZM01-0,25

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0,16...0,25 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 3,9...3,9 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 0,25 A
Potencia de funcionamiento nominal a CA-3, 230 V: 0 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 0,06 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

Interruptor protección de motor PKZM01-0,25

Interruptor protección transformador 2,5-4

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Intensidad permanente nominal Iu: 4 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 150 kA
Ajuste intervalo protector sobrecarga: 2,5...4 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 84...84 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Otros
Compatible para montaje en rieles DIN (rieles simétricos): sí
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: sí
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Otros
Tipo de elemento de control: Botón giratorio (mando)
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor protección transformador 2,5-4

Interruptor protección cortocircuito 4A

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 62...62 A
Con protección térmica: no
Sensible a interrupción de fase: no
Técnica de desconexión: Magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 4 A
Potencia de funcionamiento nominal a CA-3, 230 V: 0,75 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 1,5 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 150 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 76 mm

Interruptor protección cortocircuito 4A

Interruptor protección cortocircuito 6,3A

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 98...98 A
Con protección térmica: no
Sensible a interrupción de fase: no
Técnica de desconexión: Magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 6,3 A
Potencia de funcionamiento nominal a CA-3, 230 V: 1,1 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 2,2 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 150 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 76 mm

Interruptor protección cortocircuito 6,3A

Interruptor protección cortocircuito 10A

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 155...155 A
Con protección térmica: no
Sensible a interrupción de fase: no
Técnica de desconexión: Magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 10 A
Potencia de funcionamiento nominal a CA-3, 230 V: 2,2 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 4 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 150 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 76 mm

Interruptor protección cortocircuito 10A

Interruptor protección transformador 0,25-0,4

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Intensidad permanente nominal Iu: 0,4 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 150 kA
Ajuste intervalo protector sobrecarga: 0,25...0,4 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 6,8...6,8 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Otros
Compatible para montaje en rieles DIN (rieles simétricos): sí
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: sí
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Otros
Tipo de elemento de control: Botón giratorio (mando)
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor protección transformador 0,25-0,4

Interruptor protección transformador 4-6,3

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Intensidad permanente nominal Iu: 6,3 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 150 kA
Ajuste intervalo protector sobrecarga: 4...6,3 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 141...141 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Otros
Compatible para montaje en rieles DIN (rieles simétricos): sí
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: sí
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Otros
Tipo de elemento de control: Botón giratorio (mando)
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor protección transformador 4-6,3

Interruptor protección transformador 6,3-10

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Intensidad permanente nominal Iu: 10 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 150 kA
Ajuste intervalo protector sobrecarga: 6,3...10 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 224...224 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Otros
Compatible para montaje en rieles DIN (rieles simétricos): sí
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: sí
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Otros
Tipo de elemento de control: Botón giratorio (mando)
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor protección transformador 6,3-10

Interruptor protección transformador 10-16

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Intensidad permanente nominal Iu: 16 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 10...16 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 358...358 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Otros
Compatible para montaje en rieles DIN (rieles simétricos): sí
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: sí
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Otros
Tipo de elemento de control: Botón giratorio (mando)
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor protección transformador 10-16

Interruptor protección transformador 16-20

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Intensidad permanente nominal Iu: 20 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 50 kA
Ajuste intervalo protector sobrecarga: 16...20 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 380...380 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Otros
Compatible para montaje en rieles DIN (rieles simétricos): sí
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: sí
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Otros
Tipo de elemento de control: Botón giratorio (mando)
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor protección transformador 16-20

Interruptor protección de motor 25-32A 448Irm

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 25...32 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 496...496 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 32 A
Potencia de funcionamiento nominal a CA-3, 230 V: 7,5 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 15 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 140 mm
Anchura: 55 mm
Profundidad: 160 mm

Interruptor protección de motor 25-32A 448Irm

Interruptor protección de motor 40-50A 700Irm

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 40...50 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 775...775 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 50 A
Potencia de funcionamiento nominal a CA-3, 230 V: 14 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 25 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 140 mm
Anchura: 55 mm
Profundidad: 160 mm

Interruptor protección de motor 40-50A 700Irm

Interruptor protección de motor 50-58A 812Irm

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 50...58 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 899...899 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 58 A
Potencia de funcionamiento nominal a CA-3, 230 V: 17 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 30 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 140 mm
Anchura: 55 mm
Profundidad: 160 mm

Interruptor protección de motor 50-58A 812Irm

Interruptor protección de motor PKZM01-0,63

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0,4...0,63 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 9,8...9,8 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 0,63 A
Potencia de funcionamiento nominal a CA-3, 230 V: 0,09 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 0,12 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

Interruptor protección de motor PKZM01-0,63

Interruptor protección cortocircuito 16A

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 248...248 A
Con protección térmica: no
Sensible a interrupción de fase: no
Técnica de desconexión: Magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 16 A
Potencia de funcionamiento nominal a CA-3, 230 V: 4 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 7,5 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón giratorio (mando)
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 76 mm

Interruptor protección cortocircuito 16A

Interruptor protección de motor 3P 1A

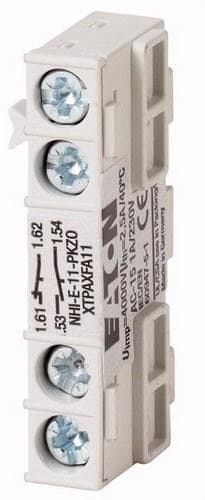

Contacto auxiliar estándar, Contactos NO = Normalmente abierto: 1 NA, Contactos NC = Normalmente cerrado: 1 NC, Para uso con: PKZM01, PKZM0, PKZM4, PKZM0-T, PKM0, PKE

Número de contactos de inversión

N° contactos normalmente abiertos

N° contactos normalmente cerrados

Número de interruptores de señal de fallo

Intensidad de funcionamiento nominal Ie a CA-15, 230 V

Tipo de conexión de eléctrica

Modelo

Método de montaje

Tipo de portalámparas

eaton-contacto-auxiliar-1c-1a

Contacto auxiliar 1C+1A

Interruptor protección transformador 1-1,6

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Intensidad permanente nominal Iu: 1,6 A
Intervalo de tensión nominal: 690...690 V
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz: 150 kA
Ajuste intervalo protector sobrecarga: 1...1,6 A
Liberación del corto circuito con retado a corto plazo del intervalo de ajuste: 0...0 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 32...32 A
Protección de fuga a tierra integrada: no
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Construcción de dispositivo: Otros
Compatible para montaje en rieles DIN (rieles simétricos): sí
Montaje en carril DIN (guía superior) opcional: sí
Número de contactos normalmente cerrados auxiliares: 0
Número de contactos normalmente abiertos auxiliares: 0
Número de contactos auxiliares como contacto de intercambio: 0
Indicador de desconexión disponible: sí
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Posición de la conexión para el circuito principal de tensión: Otros
Tipo de elemento de control: Botón giratorio (mando)
Dispositivo completo con unidad de protección: sí
Accionamiento por motor integrado: no
Accionamiento por motor opcional: no
Grado de protección (IP): IP20

Interruptor protección transformador 1-1,6

Interruptor protección de motor PKZM01-1

Descripción de la serie Interruptor Protectores de Motor

Los interruptores protectores de motor sin fusibles de la serie Moeller de Eaton combinan la protección contra cortocircuitos y sobrecargas en un solo dispositivo. Hay dos versiones disponibles, que cubren todo el rango de tensión de 0,1 a 63 A con solo 18 tipos diferentes, lo que ahorra espacio de almacenamiento y simplifica la planificación del proyecto. Los interruptores protectores de motor son totalmente compatibles con la probada serie de contactores DIL de Eaton y, por lo tanto, son ideales para su uso en combinaciones de arrancadores de motor. Todos los accesorios, incluidos bloques de contactos auxiliares, los indicadores de disparo, los disparadores voltimétricos y las mandos giratorios de acoplamiento en puerta, pueden utilizarse tanto con el PKZM0 como con el PKZM4.

Principales características:

Ajuste intervalo protector sobrecarga: 0,63...1 A
Liberación del corto circuito sin retardo del intervalo de ajuste: 15,5...15,5 A
Con protección térmica: sí
Sensible a interrupción de fase: sí
Técnica de desconexión: Termo magnético
Tensión de funcionamiento nominal: 690...690 V
Intensidad permanente nominal Iu: 1 A
Potencia de funcionamiento nominal a CA-3, 230 V: 0,12 kW
Potencia de funcionamiento nominal en CA-3, 400 V: 0,25 kW
Tipo de conexión del circuito de corriente principal: Conexión enroscada
Tipo de elemento de control: Botón pulsador
Construcción de dispositivo: Técnica integrada fija para dispositivo integrado
Con conmutador auxiliar integrado: no
Con liberación de bajo voltaje integrada: no
Número de polos: 3
Capacidad de desconexión de cortocircuito nominal lcu a 400 V, CA: 50 kA
Grado de protección (IP): IP20
Altura: 93 mm
Anchura: 45 mm
Profundidad: 90,5 mm

EATON - Contacto auxiliar 1C+1A

Especificaciones esenciales

Packaging

Un producto de EATON

EATON - Contacto auxiliar 1C+1A

Especificaciones esenciales

Packaging

Referencias

Especificación técnica

Descripción detallada

Documentación

Un producto de EATON
