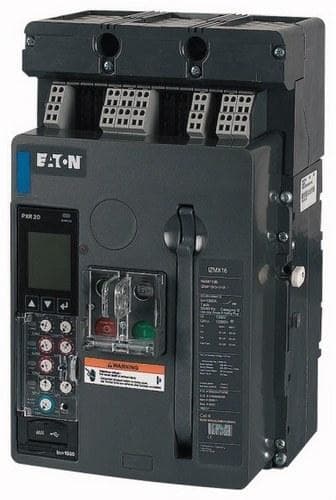

EATON - Interruptor automático IZMX16B3-V12F-1

Intensidad permanente nominal Iu:

1250 A

Intervalo de tensión nominal:

690...690 V

Capacidad de desconexión de cortocircuito nominal lcu a 400 V, 50 Hz:

42 kA

Ajuste intervalo protector sobrecarga:

500...1250 A

Liberación del corto circuito con retado a corto plazo del intervalo de ajuste:

750...12500 A

Liberación del corto circuito sin retardo del intervalo de ajuste:

2500...18750 A

Construcción de dispositivo:

Técnica integrada fija para dispositivo integrado

Protección de fuga a tierra integrada:

no

Tipo de conexión del circuito de corriente principal:

Conexión por carriles

Compatible para montaje en rieles DIN (rieles simétricos):

no

Montaje en carril DIN (guía superior) opcional:

no

Número de contactos normalmente cerrados auxiliares:

0

Número de contactos normalmente abiertos auxiliares:

0

Número de contactos auxiliares como contacto de intercambio:

2

Indicador de desconexión disponible:

sí

Con liberación de bajo voltaje integrada:

no

Número de polos:

3

Posición de la conexión para el circuito principal de tensión:

Detrás

Tipo de elemento de control:

Botón pulsador

Dispositivo completo con unidad de protección:

sí

Accionamiento por motor integrado:

no

Accionamiento por motor opcional:

sí

Grado de protección (IP):

IP31
