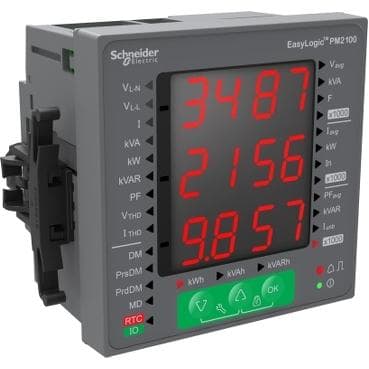

Schneider Electric - Analizador red PM2130 MODBUS RS485 CL0,5S

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

Modelo - Transformador de medida
Tipo de polo - Tres conductores/cuatro conductores
Capacidad de conexión cable rígido - 0.82...3.31 mm²
Método de montaje - Montaje frontal
Medidor de amperios - sí

Packaging

1 Unid.

Referencia del fabricante

METSEPM2130

Ref.Sonepar

220043

EAN

3606480800153

Modelo:

Transformador de medida

Tipo de polo:

Tres conductores/cuatro conductores

Capacidad de conexión cable rígido:

0.82...3.31 mm²

Método de montaje:

Montaje frontal

Medidor de amperios:

sí

Medidor potencia ciega:

sí

Medidor de velocidad rotacional:

Medidor de frecuencia:

sí

Contador de pulso:

Voltímetro:

sí

Medición árbol superior:

sí

Potencia aparente:

sí

Dispositivo de medición de potencia efectiva:

sí

Factor de potencia:

sí

Ángulo de pasos (cos phi):

Memoria de valores medidos:

sí

Tipo de medición del perfil de carga:

Calibrado:

Clase de precisión energía activa acorde a IEC 62053-22:

0.5S

Clase de precisión energía reactiva acorde a IEC 62053-22:

Otros

Pulso de salida:

Óptico

Frecuencia de muestreo:

6400 Hz

Número de entradas de medida de tensión:

Número de entradas de medida de corriente:

Tipo de tensión de tensión de alimentación:

Tensión de alimentación AC 50 Hz:

80...277 V

Tensión de alimentación AC 60 Hz:

80...277 V

Tensión de alimentación DC:

100...277 V

Rango de medición para frecuencia:

45...65 Hz

Intensidad nominal (In):

5 A

Corriente máxima (Imaz):

12 A

Pantalla/visualizador:

LED

Display remoto:

Número de entradas analógicas:

Número de salidas analógicas:

Número de entradas digitales:

Número de salidas digitales:

Conexión Ethernet:

Apto para conector RJ:

Soporta protocolo Ethernet para IEC 61850:

Con interface de comunicación KNX:

Con interface de comunicación M-Bus:

Con interfaz de comunicación RD 485:

sí

Soporta protocolo PubSub para OPC UA:

Protocolo de soporte para PROFIBUS:

Protocolo de soporte para MODBUS:

sí

Protocolo de soporte para PROFINET IO:

Protocolo e soporte para otros sistemas de buses:

Con registro para auditoria (audit log):

Con firma digital de firmware:

Con registro de eventos de seguridad:

Con Control de accesos según rol (RBAC):

Web server con protocolo de transferencia HTTPS:

Anchura:

96 mm

Altura:

96 mm

Profundidad:

65.43 mm

Grado de protección (IP), lado delantero:

Otros

Se trata de un medidor de potencia de montaje en panel o empotrado con un marco de 96 mm por 96 mm de tamaño que contiene 3 filas de pantalla LED de 4 dígitos y 14,2 mm de alto. La central de medida mide la energía activa según la clase de precisión Clase 0.5S de conformidad con la norma IEC 62053-22 con una tasa de muestreo de 64 muestras por ciclo. Capaz de medir los tres vectores de potencia y energía, como activa, aparente y reactiva, además de las tensiones, la intensidad, la frecuencia y el factor de potencia. Más la distorsión armónica total y los armónicos individuales hasta el orden armónico de orden 31. La central de medida funcionará en frecuencia de red de 50 Hz o 60 Hz y acepta tensiones de alimentación universales que van desde 80 a 300 V de tensión de fase a neutro de CA o CC. La intensidad nominal de esta central de medida es de entrada de 1 A o 5 A. admite hasta 13 tipos diferentes de esquemas de cableado en los tipos de configuración monofásica, bifásica o trifásica. El rango de medición de tensión entre fases es de 35 a 480 V CA fase a fase a 45 a 65 Hz, mientras que es de 20 a 277 V entre fase y neutro. Tiene un puerto de comunicación RS485 a través del protocolo Modbus RTU. La central de medida puede actualizarse con módulos de E/S opcionales para la supervisión de WAGES. Este módulo se suministra con dos canales cada uno de entradas y salidas digitales o entradas y salidas analógicas. Esta versión se puede configurar para 23 tipos diferentes de alarmas almacenadas en 40 registros. Las dimensiones del producto son las siguientes: ancho 3,78 in (96 mm), profundidad 2,16 in (54 mm), altura 3,78 in (96 mm) y peso del producto 300 g (10,58 oz).
