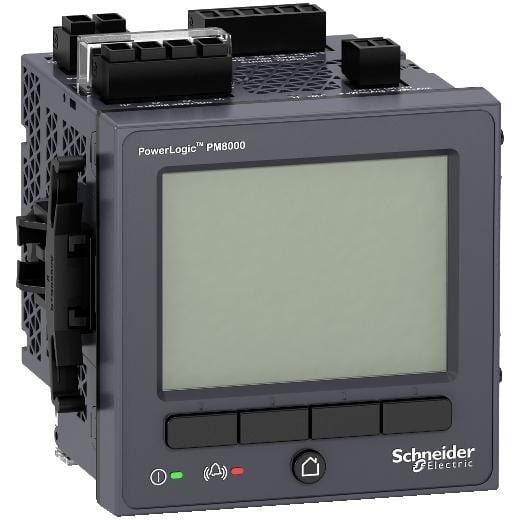

Schneider Electric - APPAREIL DE MESURE D ELEC

Modelo:

Transformador de medida

Tipo de polo:

Tres conductores/cuatro conductores

Capacidad de conexión cable rígido:

1.31...5.26 mm²

Método de montaje:

Montaje frontal

Medidor de amperios:

sí

Medidor potencia ciega:

sí

Medidor de velocidad rotacional:

no

Medidor de frecuencia:

sí

Contador de pulso:

no

Voltímetro:

sí

Medición árbol superior:

sí

Potencia aparente:

sí

Dispositivo de medición de potencia efectiva:

sí

Factor de potencia:

sí

Ángulo de pasos (cos phi):

sí

Memoria de valores medidos:

sí

Tipo de medición del perfil de carga:

sí

Calibrado:

sí

Clase de precisión energía activa acorde a IEC 62053-22:

0.2S

Clase de precisión energía reactiva acorde a IEC 62053-22:

Otros

Pulso de salida:

Eléctrico

Frecuencia de muestreo:

25600 Hz

Número de entradas de medida de tensión:

4

Número de entradas de medida de corriente:

8

Tipo de tensión de tensión de alimentación:

CA/CC

Tensión de alimentación AC 50 Hz:

90...415 V

Tensión de alimentación AC 60 Hz:

90...415 V

Tensión de alimentación DC:

110...415 V

Rango de medición para frecuencia:

42...69 Hz

Intensidad nominal (In):

5 A

Corriente máxima (Imaz):

20 A

Pantalla/visualizador:

Gráfico

Display remoto:

no

Resolución de display (horizontal):

320 px

Resolución de display (vertical):

240 px

Número de entradas analógicas:

0

Número de salidas analógicas:

0

Número de entradas digitales:

3

Número de salidas digitales:

1

Conexión Ethernet:

2

Apto para conector RJ:

sí

Soporta protocolo Ethernet para IEC 61850:

sí

Con interface de comunicación KNX:

no

Con interface de comunicación M-Bus:

no

Con interfaz de comunicación RD 485:

sí

Soporta protocolo PubSub para OPC UA:

no

Protocolo de soporte para PROFIBUS:

no

Protocolo de soporte para MODBUS:

sí

Protocolo de soporte para PROFINET IO:

no

Protocolo e soporte para otros sistemas de buses:

sí

Con registro para auditoria (audit log):

sí

Con firma digital de firmware:

no

Con registro de eventos de seguridad:

sí

Con Control de accesos según rol (RBAC):

no

Web server con protocolo de transferencia HTTPS:

sí

Anchura:

96 mm

Altura:

96 mm

Profundidad:

77.5 mm

Grado de protección (IP), lado delantero:

Otros
