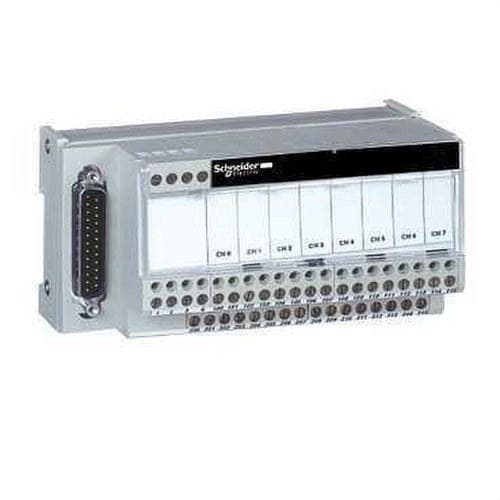

Schneider Electric - Base distribución pasiva 8 vías TSX47/107 PREMIUM

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

Sección transversal del conductor conectable - 0.09...2.5 mm²
Casquillo de rosca del cable para diámetro exterior del cable - 0.09...2.5 mm
Longitud del cable instalado previamente - 3 m
Longitud del cable configurable - sí
Número de ranuras de sensor/actuador - 1

Packaging

1 Unid.

Referencia del fabricante

ABE7CPA02

Ref.Sonepar

143967

EAN

3389110644463

Sección transversal del conductor conectable:

0.09...2.5 mm²

Casquillo de rosca del cable para diámetro exterior del cable:

0.09...2.5 mm

Longitud del cable instalado previamente:

3 m

Longitud del cable configurable:

sí

Número de ranuras de sensor/actuador:

Número de canales por ranura de conecto:

Tipo de bifurcaciones para cables sensores/actuadores:

Otros

Número de polos, ranuras de sensor/actuador:

Tasa de voltaje:

0 V

Grado de contaminación (valor):

Tensión de funcionamiento (intervalo):

0...0 V

Carga útil de intensidad máxima por señal E/S:

0 A

Carga útil de intensidad máxima por toma:

0 A

Intensidad total máxima:

0 A

Diámetro de contacto hembra:

2.5 mm

Cuerpo de contacto del material:

Otras aleaciones de cobre

Material de superficie de contacto:

Otros

Material del cuerpo de aislamiento:

Otros

Ranuras de sensor/actuador de manguito de rosca:

Otros

Con indicación LED:

Con separación de potencial:

Conexión para sensores NPN:

Versión de cable fija apta para cadena de guía de cable:

Material de la carcasa:

Plástico, metalizado

Receptáculo de color:

Gris

Temperatura de operación:

0...60 °C

Grado de protección (IP):

IP20

Protección contra explosión, categoría para gas:

Ninguno

Protección contra explosión, categoría para polvo:

Ninguno

Anchura:

125 mm

Altura:

70 mm

Profundidad:

67 mm

Este producto forma parte de la gama Modicon ABE7, una oferta de subbases de conexión para sistemas Telefast precableados. Este producto consiste en una sub-base de conexión para distribución pasiva de 8 canales. Es una sub-base con una tensión de circuito de control de 24V CC. Los canales de entrada analógica distribuidos están aislados entre sí. Se suministra con terminales de tipo tornillo para conexión eléctrica y conexión SUB-D de 25 vías a controladores lógicos programables (PLC). Se suministra con terminales de tipo tornillo para conexión eléctrica y conexión D-Sub de 25 vías (DB-25) al PLC. Es un producto con clasificación IP20. Pesa 0,29kg. Es adecuado para todo tipo de aplicaciones industriales. Este producto está certificado por LROS, DNV, UL, GL, BV y CSA. Esta sub-base de conexión es adecuada para su uso con módulos E/S Modicon X80 como BMXAMI0800, BMXAMI0810, BMEAHI0812 y BMXAMO0802. Se entrega en 1 paquete (tipo PCE). La fijación se realiza mediante clips (carril DIN simétrico de 35mm) y tornillos (placa sólida con kit de fijación). Modicon ABE7 significa mayor simplicidad para racionalizar el cableado en los equipos del sistema de automatización. Sistema precableado que permite la conexión y adaptación de señales de control de tarjetas PLC equipadas con conectores HE10.
