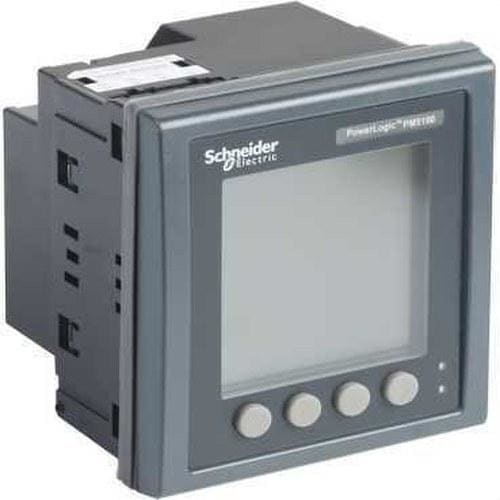

Schneider Electric - Central medida PM5110 15TH HTHD CL0.5 1DO rosa

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

Modelo - Transformador de medida
Tipo de polo - Tres conductores/cuatro conductores
Capacidad de conexión cable rígido - 0.82...3.31 mm²
Método de montaje - Montaje frontal
Medidor de amperios - sí

Packaging

1 Unid.

Referencia del fabricante

METSEPM5110

Ref.Sonepar

144573

EAN

3606480613982

Modelo:

Transformador de medida

Tipo de polo:

Tres conductores/cuatro conductores

Capacidad de conexión cable rígido:

0.82...3.31 mm²

Método de montaje:

Montaje frontal

Medidor de amperios:

sí

Medidor potencia ciega:

sí

Medidor de velocidad rotacional:

Medidor de frecuencia:

sí

Contador de pulso:

Voltímetro:

sí

Medición árbol superior:

sí

Potencia aparente:

sí

Dispositivo de medición de potencia efectiva:

sí

Factor de potencia:

sí

Ángulo de pasos (cos phi):

sí

Memoria de valores medidos:

Tipo de medición del perfil de carga:

sí

Calibrado:

Clase de precisión energía activa acorde a IEC 62053-22:

0.5S

Clase de precisión energía reactiva acorde a IEC 62053-22:

Otros

Pulso de salida:

Óptico

Frecuencia de muestreo:

6400 Hz

Número de entradas de medida de tensión:

Número de entradas de medida de corriente:

Tipo de tensión de tensión de alimentación:

CA/CC

Tensión de alimentación AC 50 Hz:

100...415 V

Tensión de alimentación AC 60 Hz:

100...415 V

Tensión de alimentación DC:

125...250 V

Rango de medición para frecuencia:

47...63 Hz

Intensidad nominal (In):

5 A

Corriente máxima (Imaz):

20 A

Pantalla/visualizador:

LCD

Display remoto:

Resolución de display (horizontal):

128 px

Resolución de display (vertical):

128 px

Número de entradas analógicas:

Número de salidas analógicas:

Número de entradas digitales:

Número de salidas digitales:

Conexión Ethernet:

Apto para conector RJ:

Soporta protocolo Ethernet para IEC 61850:

Con interface de comunicación KNX:

Con interface de comunicación M-Bus:

Con interfaz de comunicación RD 485:

sí

Soporta protocolo PubSub para OPC UA:

Protocolo de soporte para PROFIBUS:

Protocolo de soporte para MODBUS:

sí

Protocolo de soporte para PROFINET IO:

Protocolo e soporte para otros sistemas de buses:

sí

Con registro para auditoria (audit log):

Con firma digital de firmware:

Con registro de eventos de seguridad:

sí

Con Control de accesos según rol (RBAC):

Web server con protocolo de transferencia HTTPS:

Anchura:

112 mm

Altura:

101.2 mm

Profundidad:

89 mm

Grado de protección (IP), lado delantero:

Otros

Este dispositivo es un medidor de energía de montaje empotrado con una pantalla LCD retroiluminada de 96 mm por 96 mm. La central de medida proporciona precisión de Clase 0.5S de conformidad con la norma IEC 62053-22 y 64 muestras por ciclo. La central de medida medirá energía, potencia activa y reactiva, tensión, intensidad, frecuencia, factor de potencia y hasta el armónico de orden 15. El medidor funcionará en una red de 50Hz o 60Hz y admite tensiones de alimentación de 1 a 415 VCA y de 125 a 250 VCC. La corriente nominal de línea para este medidor es de entrada de 1A o 5A y soportará configuraciones de fase única y neutral, de fase triple o de fase triple y neutra. El rango de tensión de medición entre las fases es de 35 a 690 VCA a 47 a 63 Hz. El rango de medición entre fase y neutro es de 20 a 400 VCA a 47 a 63 Hz. El protocolo de comunicación es Modbus RTU y ASCII, con 2 cables y soporte para puerto RS485. La central de medida también cuenta con una salida de impulsos digitales y 33 alarmas configurables. Las dimensiones del producto son las siguientes: ancho 3,78 pulgadas (96 milímetros), profundidad 2,83 pulgadas (72 milímetros), altura 3,78 pulgadas (96 milímetros) y peso del producto 13,4 onzas (380 g).
