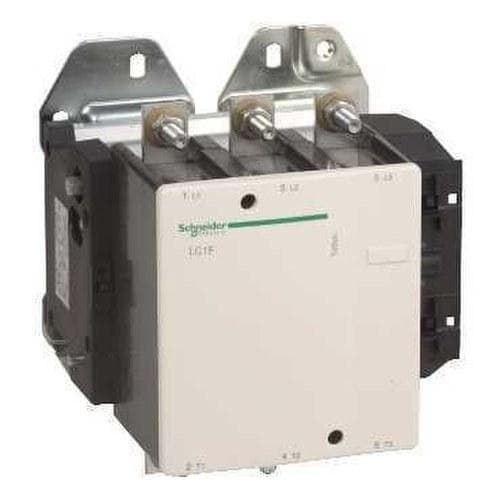

Schneider Electric - Contactor tripolar sin bobina 400A

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

Tensión de alimentación de nominal de control Us a CA 50HZ - 0...0 V
Tensión de alimentación de nominal de control Us a CA 60HZ - 0...0 V
Tensión de alimentación nominal Us en CC - 0...0 V
Tipo de tensión para la activación - CA
Número de contactos normalmente cerrados principales - 0

Packaging

1 Unid.

Referencia del fabricante

LC1F400

Ref.Sonepar

19782

EAN

3389110122114

Tensión de alimentación de nominal de control Us a CA 50HZ:

0...0 V

Tensión de alimentación de nominal de control Us a CA 60HZ:

0...0 V

Tensión de alimentación nominal Us en CC:

0...0 V

Tipo de tensión para la activación:

Número de contactos normalmente cerrados principales:

Número de contactos normalmente abiertos principales:

Tipo de conexión del circuito de corriente principal:

Conexión de tornillo

Tensión de funcionamiento con CA 50 Hz:

1000...1000 V

Tensión de funcionamiento con CA 60 Hz:

1000...1000 V

Intensidad de funcionamiento nominal Ie a AC-1, 400 V:

500 A

Intensidad de funcionamiento nominal Ie a AC-3, 400 V:

400 A

Potencia de funcionamiento nominal en CA-3, 400 V:

200 kW

Corriente asignada de trabajo "Ie" a AC-4, 400 V:

150 A

Potencia asignada de trabajo "Ie" a AC-4, 400 V:

75 kW

Número de contactos normalmente abiertos auxiliares:

Número de contactos normalmente cerrados auxiliares:

Versión modular:

Anchura:

213 mm

Altura:

206 mm

Profundidad:

219 mm

TeSys F, Contactor, 3p AC-3, <=440 V 400A, sin Bobina. Gama: TeSys - nombre del producto: TeSys F - tipo de producto o componente: conector - nombre corto del dispositivo: LC1F - aplicación de contactor: carga resistiva, control del motor - categoría de empleo: AC-1, AC-3 - número de polos: 3P - composición de polos de contacto: 3 NA - [Ue] tensión de funcionamiento nominal: <= 1000 V CA 50/60 Hz, <= 460 V CC - [Ie] intensidad de funcionamiento nominal: 400 A (<= 55 °C) en <= 440 V CA AC-3, 500 A (<= 40 °C) en <= 440 V CA AC-1 - potencia del motor en kW: 110 kW en 220...240 V CA 50/60 Hz, 185 kW en 1000 V CA 50/60 Hz, 200 kW en 380...400 V CA 50/60 Hz, 220 kW en 415 V CA 50/60 Hz, 250 kW en 440 V CA 50/60 Hz, 257 kW en 500 V CA 50/60 Hz, 280 kW en 660690 V CA 50/60 Hz - categoría de sobretensión: III - [Icw] Intensidad de resistencia nominal de corta duración: 1000 A <= 40 °C 10 min, 1200 A <= 40 °C 3 min, 1700 A <= 40 °C 1 min, 2400 A <= 40 °C 30 s, 3600 A <= 40 °C 10 s - clasificación de fusible asociado: 400 A aM en <= 440 V, 500 A gG en <= 440 V - [Ui] tensión nominal de aislamiento: 1000 V de acuerdo con IEC 60947-4-1, 1500 V de acuerdo con VDE 0110 gr C - potencia disipada por polo: 42 W AC-3, 65 W AC-1 - soporte de montaje: placa - normas: EN 60947-1, EN 60947-4-1, IEC 60947-1, IEC 60947-4-1, JEM 1038 - certificaciones: BV, CCC, CSA, DNV, GL, LROS, RINA, RMROS, UL - conexiones - terminales: circuito de alimentación : Barra 2 x ( 30 x 5 mm), circuito de alimentación : orejetas terminales de anillo 2 cable(s) 150 mm².
