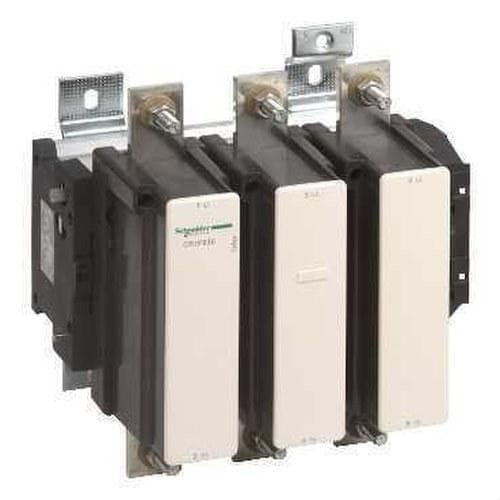

Schneider Electric - Contactor tripolar sin bobina 800A

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

Tensión de alimentación de nominal de control Us a CA 50HZ - 0...0 V
Tensión de alimentación de nominal de control Us a CA 60HZ - 0...0 V
Tensión de alimentación nominal Us en CC - 0...0 V
Número de contactos normalmente cerrados principales - 0
Número de contactos normalmente abiertos principales - 3

Packaging

1 Unid.

Referencia del fabricante

LC1F800

Ref.Sonepar

224104

EAN

3389110747072

Tensión de alimentación de nominal de control Us a CA 50HZ:

0...0 V

Tensión de alimentación de nominal de control Us a CA 60HZ:

0...0 V

Tensión de alimentación nominal Us en CC:

0...0 V

Número de contactos normalmente cerrados principales:

Número de contactos normalmente abiertos principales:

Tipo de conexión del circuito de corriente principal:

Conexión de tornillo

Intensidad de funcionamiento nominal Ie a AC-1, 400 V:

1000 A

Intensidad de funcionamiento nominal Ie a AC-3, 400 V:

800 A

Potencia de funcionamiento nominal en CA-3, 400 V:

450 kW

Corriente asignada de trabajo "Ie" a AC-4, 400 V:

225 A

Potencia asignada de trabajo "Ie" a AC-4, 400 V:

110 kW

Número de contactos normalmente abiertos auxiliares:

Número de contactos normalmente cerrados auxiliares:

Versión modular:

TeSys F, Contactor, 3p AC-3, <=440 V 800A, sin Bobina. Gama: TeSys - nombre del producto: TeSys F - tipo de producto o componente: conector - nombre corto del dispositivo: LC1F - aplicación de contactor: carga resistiva, control del motor - categoría de empleo: AC-1, AC-3 - número de polos: 3P - composición de polos de contacto: 3 NA - [Ue] tensión de funcionamiento nominal: <= 1000 V CA 50/60 Hz, <= 460 V CC - [Ie] intensidad de funcionamiento nominal: 1000 A (<= 40 °C) en <= 440 V CA AC-1, 800 A (<= 55 °C) en <= 440 V CA AC-3 - potencia del motor en kW: 250 kW en 220...240 V CA 50/60 Hz, 450 kW en 1000 V CA 50/60 Hz, 450 kW en 380...400 V CA 50/60 Hz, 450 kW en 415 V CA 50/60 Hz, 450 kW en 440 V CA 50/60 Hz, 450 kW en 500 V CA 50/60 Hz, 475 kW en 660690 V CA 50/60 Hz - categoría de sobretensión: III - [Icw] Intensidad de resistencia nominal de corta duración: 2200 A <= 40 °C 10 min, 3000 A <= 40 °C 3 min, 4600 A <= 40 °C 1 min, 5600 A <= 40 °C 30 s, 6250 A <= 40 °C 10 s - clasificación de fusible asociado: 1000 A gG en <= 440 V, 800 A aM en <= 440 V - [Ui] tensión nominal de aislamiento: 1000 V de acuerdo con IEC 60947-4-1, 1500 V de acuerdo con VDE 0110 gr C - potencia disipada por polo: 120 W AC-1, 77 W AC-3 - soporte de montaje: placa - normas: EN 60947-1, EN 60947-4-1, IEC 60947-1, IEC 60947-4-1, JEM 1038 - certificaciones: CSA, GL, LROS, UL.
