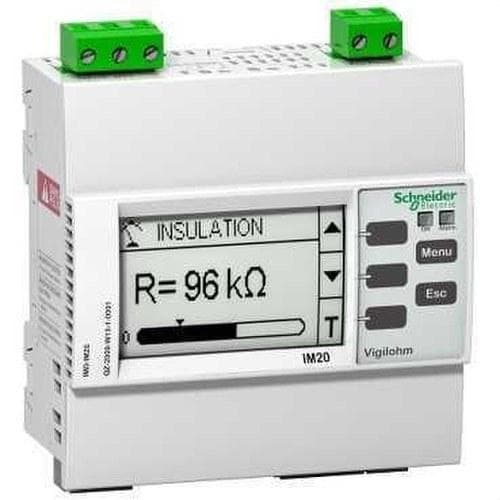

Schneider Electric - Controlador VIGILOHM IM20

Este dispositivo pertenece a la gama Vigilohm diseñado para monitorear redes eléctricas no conectadas a tierra/IT, de acuerdo con las normas de instalación y productos. De acuerdo con las normas, se recomienda equipar sus sistemas con dispositivos de monitoreo de aislamiento (IMD). Este dispositivo está dedicado a monitorear sistemas de CA, CC y ACDC de tamaño medio, con perturbaciones limitadas. Mide la resistencia del aislamiento del sistema inyectando una corriente de CA de baja frecuencia entre la red y la tierra. La configuración se establecerá en función de la instalación. Los ajustes están disponibles en la parte frontal del dispositivo, a través de la pantalla de HMI. Los ajustes son umbrales de alarma de 0,5 kilohmios a 500 kilohmios, y retraso de alarma de 0 a 7200 segundos. Monitorea las redes de hasta 600 V CA cuando se conectan a neutro, 480 V cuando se conectan a línea y 345 V CC, con hasta 70 microfaros. La pantalla en blanco y negro puede mostrar resistencia de aislamiento de 100 ohmios a 10 megaohmios, capacitancia y fallas temporales. La prueba automática comienza automáticamente cada 5 horas y según demanda. En caso de que la resistencia de aislamiento del sistema caiga por debajo del umbral establecido, lo que significa que ocurrió una falla a tierra, se activa una alarma a través del relé de salida IMD. Una vez que no se monitorea ninguna falla, la alarma se desactiva, el relé de alarma vuelve a ser normal. El dispositivo puede ser alimentado por una fuente de 110VAC a 415VAC o una fuente de 125VDC a 250VDC, todas con una tolerancia de más o menos 15%. Este producto se puede instalar en riel DIN o empotrado, también incluye una entrada de inhibición. La protección de entrada frontal es IP52, IP20 posterior y categoría de sobretensión III. El dispositivo de monitoreo está equipado con un puerto de comunicación RS485, protocolo Modbus.
