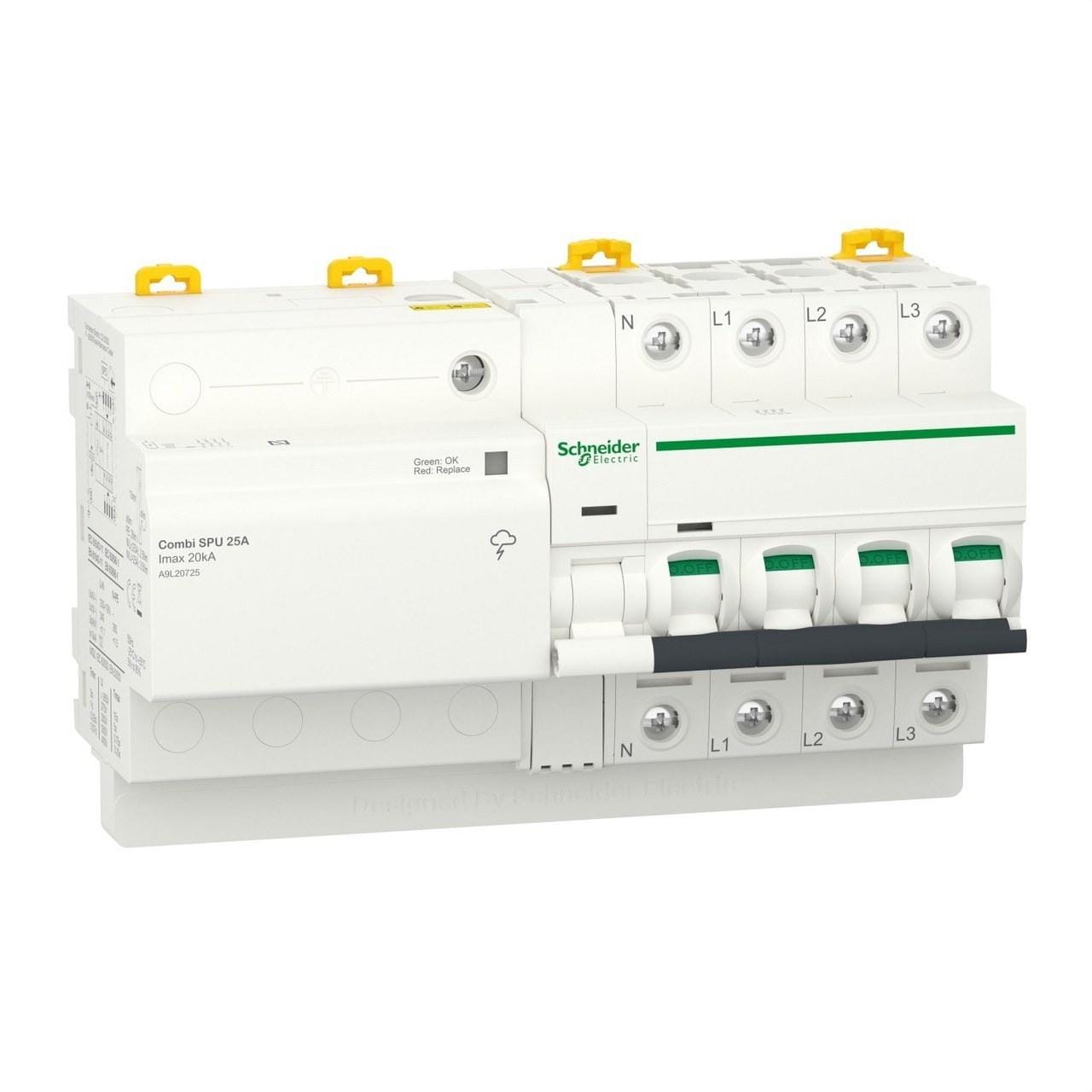

Schneider Electric - Dispositivo de protección sobretensiones ACTI9 Combi SPU 3P+N 25A

Este Acti9 Combi SPU es un disyuntor con protección de sobretensión integrada. Es un 3P+N con 1 polo protegido y la corriente nominal In es de 25 A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los limitadores de sobretensiones tipo 2 se prueban con una onda de corriente de impulso de 8/20 μs. La corriente máxima de descarga de Imax es de 20 kA. La corriente de descarga nominal In es de 5 kA. La tensión de funcionamento máxima continua Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión de funcionamento máxima continua Uc en modo común es de 260 VCA entre neutral y tierra. El nivel de protección contra subida de tensión en el modo diferencial (entre fase y neutral) es inferior o igual a 1,1 kV. El nivel de protección contra subida de tensión en el modo común es inferior o igual a 1,5 kV entre neutral y fase. La tensión de servicio nominal Un es de 400 VCA. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 161mm x (Alt.) 76mm x (Prof.) 102mm. La anchura de los módulos de 9mm es 18. El peso es de 0,98 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura operacional es de -25°C a 55°C.
