Schneider Electric - Inductancia 100Kvar 400V FR4.2

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

Número de polos, lado primario - 3
Frecuencia de funcionamiento nominal - 50...50 Hz
Tensión de funcionamiento nominal máxima Ue - 400 V
Intensidad nominal a CA - 144.33...144.33 A
Intensidad nominal máxima (Ith) en tensión nominal CA - 190 A

Packaging

1 Unid.

Referencia del fabricante

LVR05X00A40T

Ref.Sonepar

282555

EAN

3606480541544

Número de polos, lado primario:

Frecuencia de funcionamiento nominal:

50...50 Hz

Tensión de funcionamiento nominal máxima Ue:

400 V

Intensidad nominal a CA:

144.33...144.33 A

Intensidad nominal máxima (Ith) en tensión nominal CA:

190 A

Factor de filtrado:

5.7 %

Funcionamiento de la batería de filtros:

100 kvar

Grado de protección (IP):

IP00

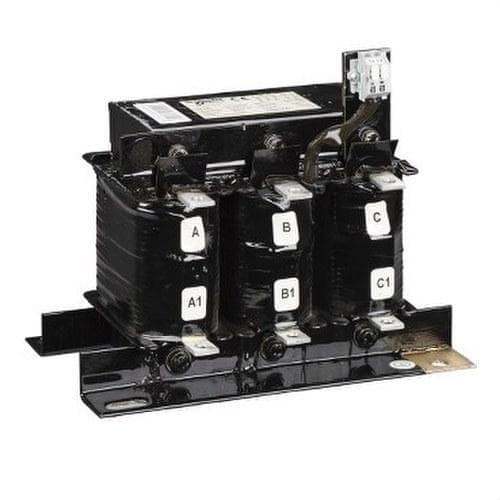

El reactor desintonizado VarPlus está diseñado para proteger el condensador al evitar la amplificación de los armónicos presentes en el sistema. Los condensadores y los reactores se configuran en un circuito resonante en serie. Ajustado de modo que la frecuencia de resonancia en serie esté por debajo de la frecuencia armónica más baja presente en el sistema. Este reactor está clasificado para potencia de salida de 100 kVar con orden de ajuste de 4,2/210 Hz a 400 V CA a 50 Hz. Impedancia relativa, 5,7 %. Este componente cumple las normas IEC 60068. Este componente requiere una convección forzada, se debe añadir un ventilador. Las dimensiones de la caja son 350 mm de alto, 350 mm de ancho y 220 mm de profundidad. Para un peso del producto de 46 kg.
