Schneider Electric - Interruptor automático CVS250F MA220 3P 3R

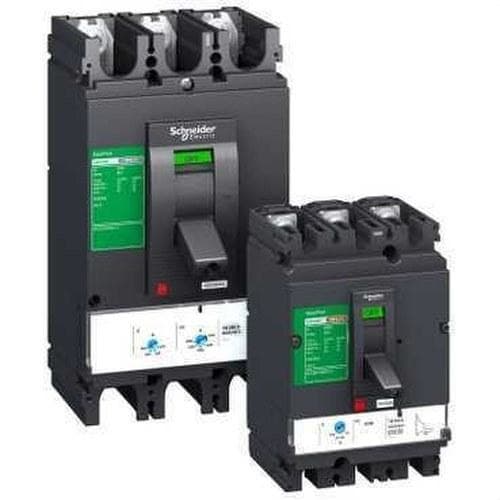

Este dispositivo es un disyuntor de corriente nominal de 220A de EasyPact CVS250F. La capacidad nominal de interrupción (Ics) es de 36 kA a 415 V CA y el rango completo con Ics=100 % Icu. La versión del interruptor es de marco de 3 polos con detección en 3 polos, también se acompaña de una unidad de disparo MA para protección magnética. Cumple con el estándar IEC60947-2 para la parte de interruptores automáticos. Este dispositivo está certificado para funcionar en entornos contaminados grado III, según se define en IEC60947-1 e IEC60664-1, y se respeta el requisito de RoHs según la directiva europea de medio ambiente EC/2002/95. Puede montarse mediante placa negra o riel DIN, también a través de la puerta del tablero de distribución tipo II sin degradar el aislamiento del tablero. La parte frontal de la palanca ofrece protección IP40, pero cuando está equipada con un mango giratorio extendido dentro del tablero de distribución, grado de protección IP54 adicional para el mango giratorio extendido. Esta serie tiene ranuras para auxiliares eléctricos (MN/MX/OF/SD), dependiendo del tipo de unidad de disparo si se instala la palanca giratoria. La dimensión fija es de 140 mm de ancho, 255 mm de altura, 110 mm de profundidad.
