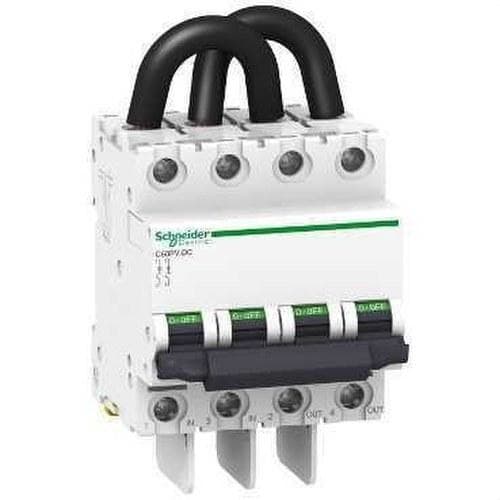

Schneider Electric - Interruptor automático especial C60PV-DC 800V CC 2P 16A

Este Acti9 C60PV-DC es un disyuntor miniatura de baja tensión (MCB) dedicado a instalaciones fotovoltaicas de múltiples cadenas. Es un interruptor automático 2P con 2 polos protegidos, corriente nominal de 16A y curva de disparo B. Puede montarse en un raíl DIN para una instalación modular. Su ancho es de 8 módulos de 9mm. Como disyuntor, su capacidad de interrupción, de acuerdo con IEC/EN 60947-2, es de 1.5kA a 800VDC y 3kA a 650VDC. Está diseñado para proteger los cables ubicados entre cada cadena de módulos fotovoltaicos y el inversor fotovoltaico contra sobrecargas y cortocircuitos. Tiene un grado de protección IP40 (según IEC/EN 60529) en sus terminales en el gabinete modular. Su mecanismo de cierre rápido, independiente de la velocidad de accionamiento del palanca, mejora su vida útil. Las funciones de disparo o indicación de posición se suministran de manera remota mediante la adición de auxiliares eléctricos. La presencia de la banda verde garantiza la apertura física de los contactos y permite realizar operaciones en el circuito aguas abajo con total seguridad.
