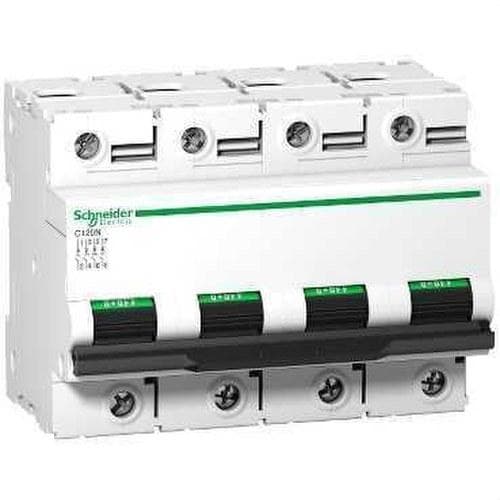

Schneider Electric - Interruptor automático magnetotérmico C120N 4P 100A curva-C

Este Acti9 C120N es un interruptor automático en miniatura (MCB) multiestándar de baja tensión. Es un interruptor automático 4P con 4 polos protegidos, corriente nominal 100A y curva de disparo C. La capacidad de corte nominal de cortocircuito alcanza los 10.000 A a 230 V CA hasta 400 V CA conforme a la norma EN/IEC 60898-1 y 10.000 A a 230 V CA hasta 400 V CA conforme a la norma EN/IEC 60898-1. Cumple tanto con la norma industrial EN/IEC 60898-1 como con la norma residencial EN/IEC 60947-2. Este disyuntor en miniatura protege el circuito contra cortocircuitos y corriente de sobrecarga. La presencia de tiras verdes garantiza un contacto abierto físicamente y permite que el trabajo se realice de manera segura en el circuito aguas abajo. Tiene buena capacidad de resistencia a sobretensión. El producto está diseñado para ofrecer un alto nivel de rendimiento industrial Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje operativo Ue va de 380VCA a 415VCA. El voltaje de aislamiento nominal Ui es de 500VCA. Su clase de limitación 3 (de acuerdo con EN/IEC60898-1) mejora el costo de protección del circuito aguas abajo. El producto puede engancharse en un carril DIN. Su ancho es de 12 pasos de 9mm. El grado de contaminación es 3. La categoría de sobretensión es IV. El color del producto es blanco (RAL9003). Las dimensiones son (An.) 108 mm x (Alt.) 81 mm x (Prof.) 73 mm. El peso es de 0,82 kg. Dispone de un grado de protección IP20 (según IEC/EN 60529) en sus terminales. La temperatura de funcionamiento es de -25°C a 70°C. La temperatura de almacenamiento es de -40°C a 85°C.
