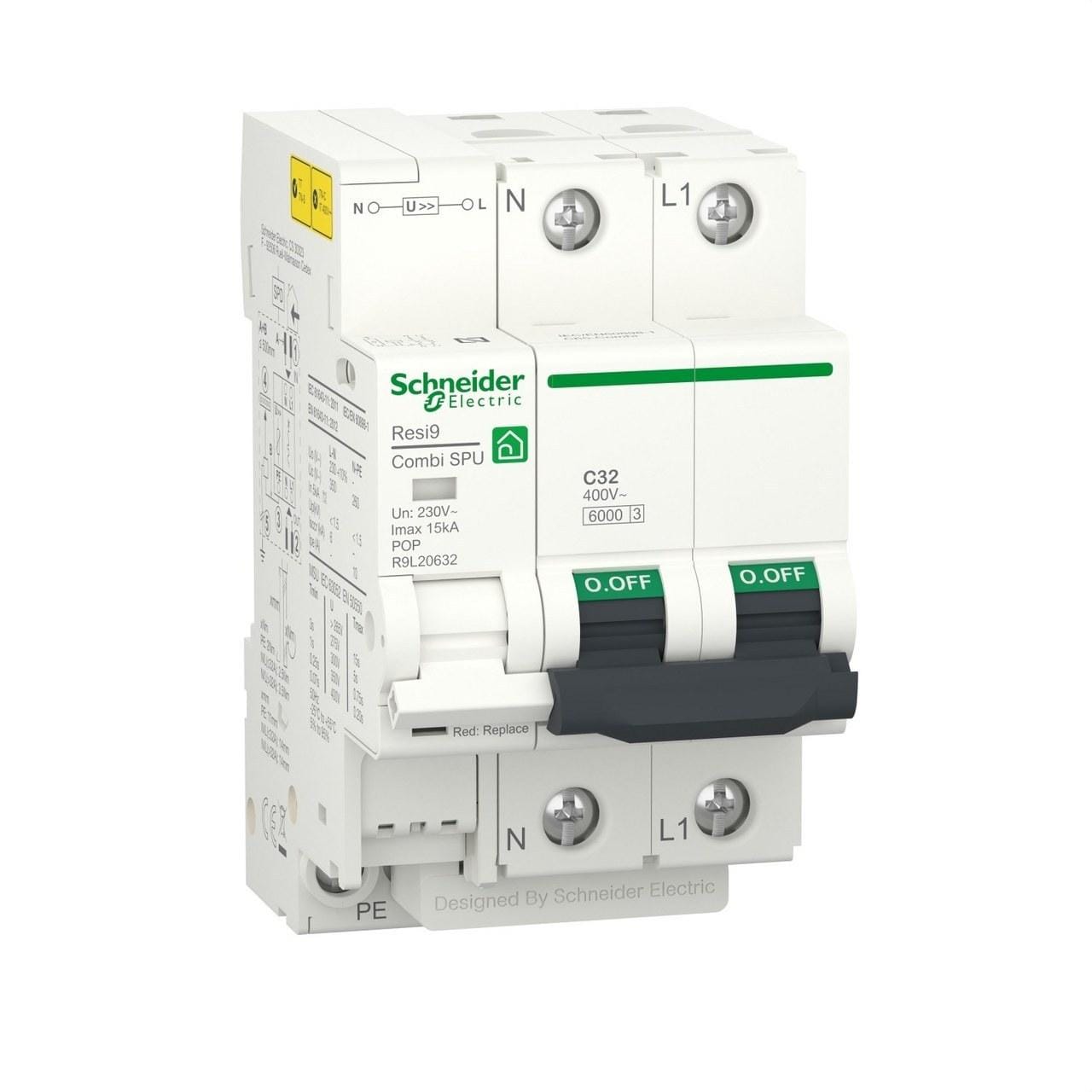

Schneider Electric - Interruptor automático RESI9 Combi SPU 1PN C 32A

Esta SPU Combi Resi9 es un disyuntor con protección integrada de sobretensión. Es un 1P+N con 1 polo protegido y la corriente nominal In es de 32A. Protege contra sobrevoltajes atmosféricos: flujo de sobretensiones transitorias a tierra, mientras asegura la continuidad del servicio. El interruptor automático C60 asociado brinda protección contra sobretensiones continuas: sobrecargas y cortocircuitos Esta unidad SPU combinada es compatible con el sistema de puesta a tierra TT. Se utiliza principalmente en los sectores residencial y terciario pequeño. Los supresores de transitorios tipo 2 se prueban con una onda de corriente de impulso de 8/20 s. La corriente máxima de descarga de Imax es de 15 kA. La corriente de descarga nominal In es de 5 kA. El voltaje máximo de funcionamiento continuo Uc en modo diferencial (entre fase y neutro) es de 340VCA. La tensión máxima de funcionamiento continuo de Uc en modo común es de 260 V CA entre neutro y tierra. El nivel de protección contra subida de tensión en modo diferencial (entre fase y neutro) es inferior o igual a 2,5 kV. El nivel de protección de Tensión Alta en el modo común es inferior o igual a 1.5kV entre neutro y tierra. El voltaje de servicio sin clasificación es de 230VAC. La frecuencia de funcionamiento es de 50Hz o 60Hz. Las dimensiones son (An.) 54mm x (Alt.) 74mm x (Prof.) 93mm. La anchura en los lotes de 9mm es de 6. El peso es de 0,33 kg. El grado de protección es IP20 e IP40 en gabinetes modulares. La temperatura de funcionamiento es de -25°C a 55°C.
