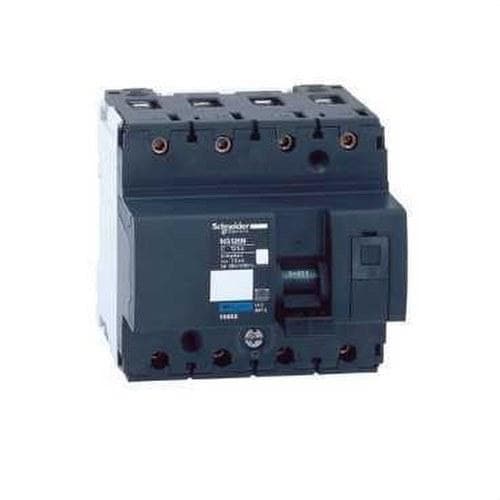

Schneider Electric - Interruptor magnetotérmico NG125N 4P 100A curva-C

Este Acti9 NG125N es un disyuntor de baja tensión. Es un interruptor de circuito 4P con 4 polos protegidos, corriente nominal de 100A y curva de disparo C. La capacidad nominal de interrupción de cortocircuito va hasta 25 kA a 380 V CA a 415 V CA de acuerdo con el estándar EN/IEC 60947-2 y 25 kA a 380 V CA a 415 V CA de acuerdo con el estándar EN/IEC 60947-2. Cumple con la norma industrial EN/IEC 60898-1 y la norma residencial EN/IEC 60947-2. Este interruptor automático miniatura protege los circuitos contra cortocircuitos y corrientes de sobrecarga. Es apto para el aislamiento en el sector industrial de acuerdo con el estándar IEC/EN 60947-2. El disparo de la falla se indica mediante una luz indicadora de estado mecánico roja en la cara frontal del disyuntor. Tiene una resistencia eléctrica de hasta 5000 ciclos y una resistencia mecánica de hasta 20000 ciclos. El voltaje de funcionamiento de los EE. UU. va de 380 V CA a 415 V CA. El voltaje de aislamiento Ui nominal es de 690 V CA. La tensión nominal de resistencia de impulso Uimp es de 8kV. La frecuencia de funcionamiento es de 50Hz o 60Hz. Se puede montar en riel DIN. Su anchura es de 12 pasos de 9 mm. El grado de contaminación es 3. La categoría de sobretensión es IV. Las dimensiones son (An.) 108mm x (Alt.) 103mm x (Prof.) 81mm. El peso es de 0,96kg. Tiene un grado de protección IP20 (según IEC/EN 60529) en sus terminales en el gabinete. La temperatura de funcionamiento es de -30°C a 70°C. La temperatura de almacenamiento es de -40°C a 70°C.
