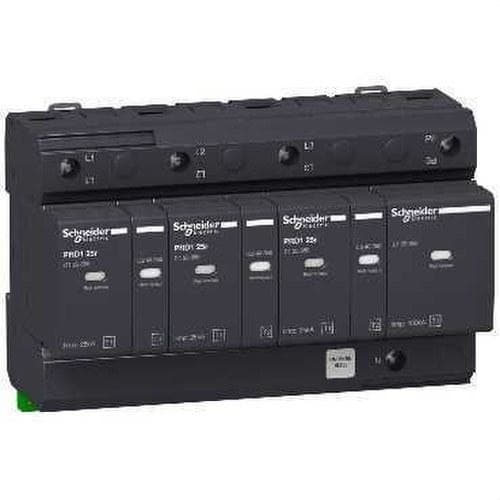

Schneider Electric - Limitador sobretensión PRD1-25r 3P+N 23/400-350V CC

Este producto Multi9 PRD1 es un limitador de sobretensiones con cartucho conectable. Posee 3P+N polo. La tensión máxima de operación continua es de 350V (L-N o N-PE). Está disponible para sistemas de puesta a tierra TT o TN-S. Es un limitador de sobretensiones tipo 1 y 2. Protege las instalaciones eléctricas contra los rayos directos al recortar con precisión los sobrevoltajes de las ondas de rayos. Está equipada con cartuchos extraíbles fáciles de reemplazar. El dispositivo cuenta con una indicación de fin de vida útil (blanco para un funcionamiento correcto, rojo al final de la vida útil) con señalización a distancia. La corriente nominal de descarga (impulso 8-20 µs) es de 25kA con un máximo de 40kA. La tensión máxima de funcionamiento continuo de Uc en modo diferencial (entre fase y neutro) es de 350VCA. La tensión máxima de funcionamiento continuo de Uc en modo común (entre neutral y tierra) es de 350VCA. La corriente máxima de pararrayos Iimp (corriente de impulso 10-350 µs) es de 25kA entre L-N y 100kA entre N-PE. La red de tensión nominal es de 230VCA o 400VCA. El nivel de protección de tensión va hasta 1,5 kV. El grado de protección es IK05 e IP20 en sus terminales que se convierten una vez en IP40 en armario modular. Puede montarse en un riel DIN para una instalación modular. Su anchura es de 16 módulos de 9 mm. Este producto cumple la norma IEC/EN 61643-11.
