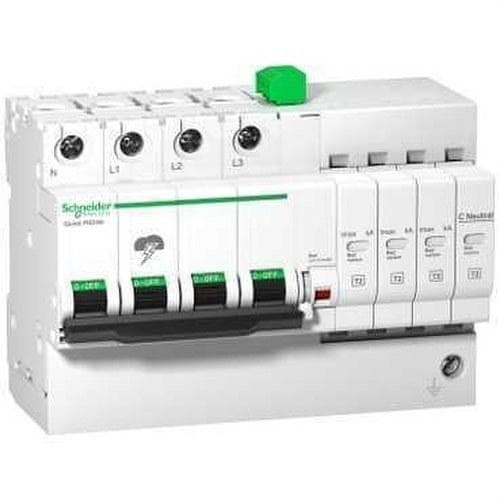

Schneider Electric - Limitador sobretensión QUICK PRD8R 3P+N

Este limitador contra sobretensiones transitorias Acti 9 iQuick PRD8r protege instalaciones residenciales y de grandes edificios 3P+N contra sobretensiones transitorias indirectas. Este dispositivo de Tipo 2 o Tipo 3 autoprotegido por un interruptor automático integrado está recomendado para cuadros de distribución secundaria que presenten un riesgo moderado. Los limitadores contra sobretensiones transitorias con la indicación "r" disponen de un contacto de señalización a distancia: "sustituir el cartucho". Este limitador contra sobretensiones transitorias precableado permite la sustitución rápida de los cartuchos dañados. Incorpora su propio desconectador de seguridad de fin de vida útil. Su poder de corte integrado Isc es de 25 kA. Este Acti 9 iQuick PRD8r es compatible con sistemas de conexión a tierra TT y TN-S. Tiene una intensidad de descarga máxima Imax de 8 kA. Su intensidad de descarga nominal In es de 2 kA. La tensión máxima de funcionamiento continuo Uc en el modo diferencial DM (entre fase y neutro) es de 350 V CA. La tensión máxima de funcionamiento continuo Uc en el modo común CM (entre neutro y tierra) es de 264 V CA. El nivel de protección de tensión Up en el modo diferencial DM (entre neutro y tierra) es inferior o igual a 1,2 kV (Tipo 2) o 1,4 kV (Tipo 3). El nivel de protección de tensión Up en el modo común CM (entre neutro y tierra) es inferior a 1,7 kV (Tipo 2) o 1,5 kV (Tipo 3). La tensión nominal Un es de 230 V CA o 400 V CA. La frecuencia de funcionamiento es de 50 o 60 Hz. Sus dimensiones son 131,5 x 103,8 x 75,9 mm (An x Al x P) Su anchura en pasos de 9 mm es de 15. Pesa 810 g. La temperatura de funcionamiento es de -25 °C a +60 °C. La temperatura de almacenamiento es de -40 °C a +85 °C. El grado de protección es IP20. Este producto cumple las normas IEC/EN 60947-5-1 y EN 61643-11: 2012 e IEC 61643-11: 2011 Tipo 2.
