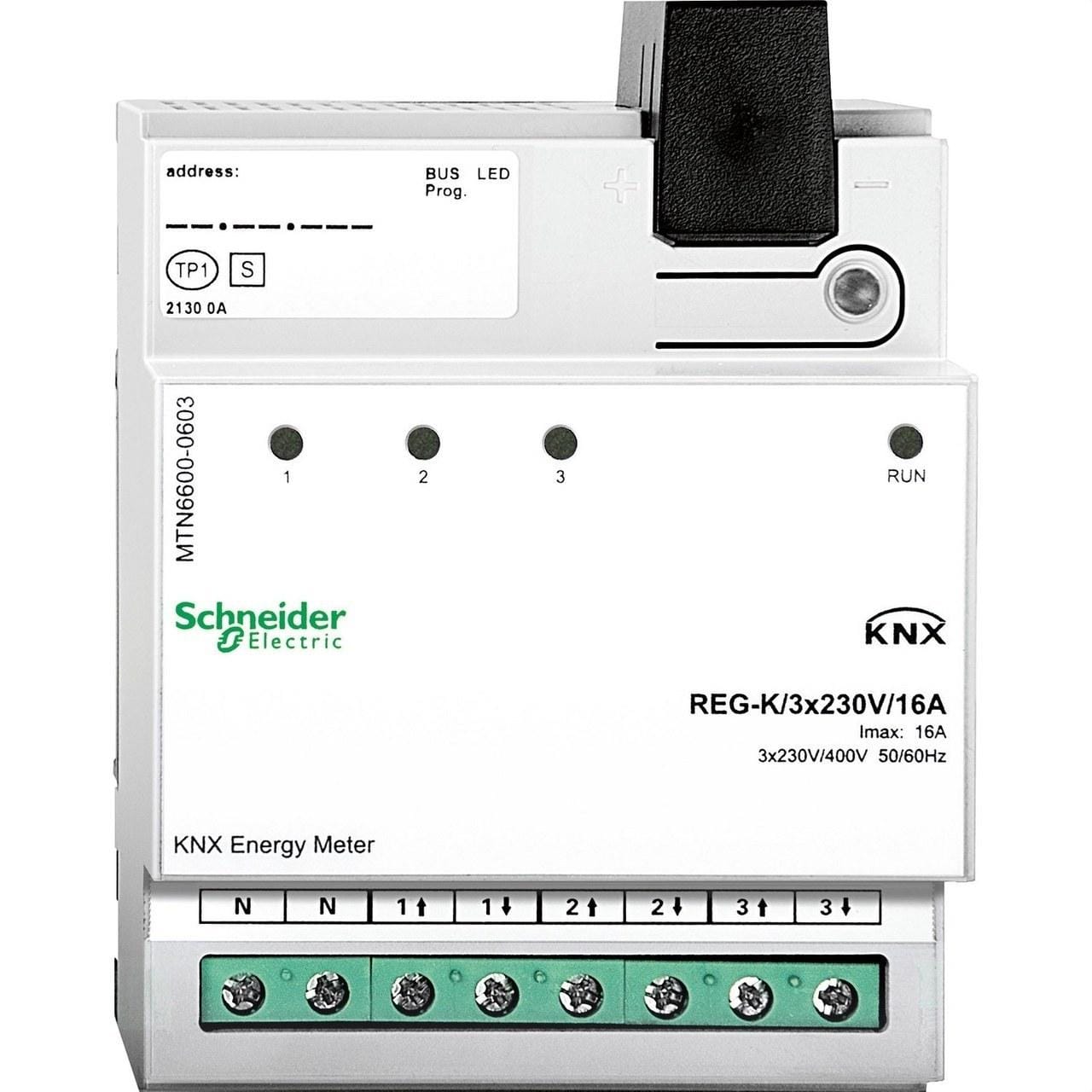

Dispositivo para medir y monitorear el consumo de energía en hasta tres canales. Se pueden conectar diferentes fases a los canales. Los datos se transmiten al bus KNX para análisis y visualización. Existe un contador de energía reiniciable y un contador total de energía para cada canal. El dispositivo registra los valores en caso de fallo de energía. Si se excede uno de hasta 8 valores, se pueden enviar paquetes para ahorro de energía o alarma a través de diferentes cargas a través del bus. El medidor de energía puede recibir valores medidos de forma externa (ej. Otro medidor de energía o accionador de interruptor con detección de corriente) a través del bus KNX y sumarlos. Apropiado para instalación en rieles DIN TH35, según EN 60715. Con terminales de borne atornillado. Funciones de software KNX: Funciones por canal: Unidad de energía ajustable (Wh/kWh). Medidor de energía (reiniciable). Medidor de energía total. Transmisión ajustable de energía y valores actuales. Función de ahorro de energía: paquetes para ahorrar energía. (objeto de conmutación, objeto de valor, objeto de regulación, objeto de escena y objeto de temperatura) se envían cuando se supera uno de hasta 8 valores de umbral. 8 valores de umbral ajustables por separado con tolerancia (seleccionable mediante objeto). Tolerancias y retardos ajustables. Función de alarma: las alarmas se envían cuando los valores actuales se sitúan por encima o por debajo de los valores de umbral. Tolerancias y retardos ajustables. Funciones para todos los canales: Valores de consumo con marca de tiempo. El tiempo se puede recibir a través de un temporizador KNX externo. Tensión nominal ajustable (210-240 V). 4 contadores de energía para contar por separado dependiendo de la tarifa. Suma de valores de energía de varios canales y valores de energía externa. Respuestas de estado relativas a fallos de tensión de bus, exceso de potencia, potencia total y contadores de tarifas. Medición de energía: Número de canales: 3. Tensión nominal: 220/230 V CA, 50/60 Hz. Máx. corriente por canal: 16 A. Medida de la energía activa: Clase 1. Precisión de detección: Medición de potencia e intensidad (calculada): máx. 10 %. Capacidad de la central de medida total: > 2 millones de kWh. Rango de temperatura: De -5 °C a + 45 °C. Grado de protección IP: IP 20. 83 Ancho del dispositivo: 4 módulos, aprox. 72 mm. Color: gris claro.
