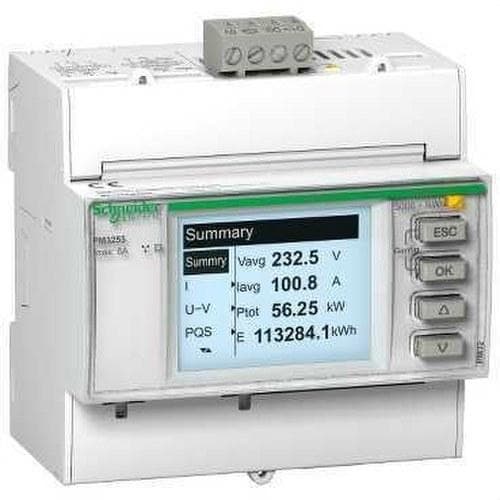

Schneider Electric - Medidor POWER METER PM3250

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Especificaciones esenciales

Modelo - Transformador de medida
Tipo de polo - Tres conductores/cuatro conductores
Capacidad de conexión cable rígido - 6...6 mm²
Método de montaje - Carril DIN
Medidor de amperios - sí

Packaging

1 Unid.

Referencia del fabricante

METSEPM3250

Ref.Sonepar

111392

EAN

3606480481604

Modelo:

Transformador de medida

Tipo de polo:

Tres conductores/cuatro conductores

Capacidad de conexión cable rígido:

6...6 mm²

Método de montaje:

Carril DIN

Medidor de amperios:

sí

Medidor potencia ciega:

sí

Medidor de velocidad rotacional:

Medidor de frecuencia:

Contador de pulso:

Voltímetro:

sí

Medición árbol superior:

Potencia aparente:

sí

Dispositivo de medición de potencia efectiva:

sí

Factor de potencia:

sí

Ángulo de pasos (cos phi):

Memoria de valores medidos:

Tipo de medición del perfil de carga:

Calibrado:

Pulso de salida:

Ninguno

Frecuencia de muestreo:

3200 Hz

Número de entradas de medida de tensión:

Número de entradas de medida de corriente:

Tipo de tensión de tensión de alimentación:

CA/CC

Tensión de alimentación AC 50 Hz:

173...480 V

Tensión de alimentación AC 60 Hz:

173...480 V

Tensión de alimentación DC:

100...300 V

Rango de medición para frecuencia:

45...65 Hz

Intensidad nominal (In):

5 A

Corriente máxima (Imaz):

10 A

Pantalla/visualizador:

LCD

Display remoto:

Resolución de display (horizontal):

128 px

Resolución de display (vertical):

96 px

Número de entradas analógicas:

Número de salidas analógicas:

Número de entradas digitales:

Número de salidas digitales:

Conexión Ethernet:

Apto para conector RJ:

Soporta protocolo Ethernet para IEC 61850:

Con interface de comunicación KNX:

Con interface de comunicación M-Bus:

Con interfaz de comunicación RD 485:

sí

Soporta protocolo PubSub para OPC UA:

Protocolo de soporte para PROFIBUS:

Protocolo de soporte para MODBUS:

sí

Protocolo de soporte para PROFINET IO:

Protocolo e soporte para otros sistemas de buses:

Con registro para auditoria (audit log):

Con firma digital de firmware:

Con registro de eventos de seguridad:

sí

Con Control de accesos según rol (RBAC):

Web server con protocolo de transferencia HTTPS:

Anchura:

90 mm

Altura:

101.5 mm

Profundidad:

70 mm

Grado de protección (IP), lado delantero:

IP40

Medidor de energía PM3250 con montaje DIN y pantalla LCD iluminada de 128 x 96 píxeles. El medidor proporciona precisión clase 0,5S según la norma IEC 62053-22 y 32 muestras por ciclo. La central de medida medirá energía, potencia activa y reactiva, tensión, intensidad, frecuencia, factor de potencia, potencia aparente, distorsión armónica total y hasta el armónico de orden 15. El medidor funciona en una red de 50Hz o 60Hz y acepta tensiones de alimentación de 100 a 277VCA, 173 a 480VCA y de 100 a 300VCC. La intensidad nominal de línea de este medidor es de entrada de 1 A o 5 A y será compatible con configuraciones monofásicas, monofásicas y neutras o trifásicas. El rango de medición directa es de 50 a 570VCA, con VT externo de 570 a 999000VCA. El rango de tensión de medición entre las fases es de 80 a 570VCA a 45 a 65 Hz. El rango de medición entre fase y neutro es de 50 a 330VCA a 45 a 65 Hz. El protocolo de comunicación es Modbus RTU y ASCII, con 2 cables y soporte para puerto RS485. El medidor permite grabar eventos con hasta 5 alarmas. Las dimensiones del producto son las siguientes: ancho 3,54 in (90 mm), profundidad 2,76 in (70 mm), altura 3,74 in (95 mm) y peso del producto 9,17 oz (260 g).
