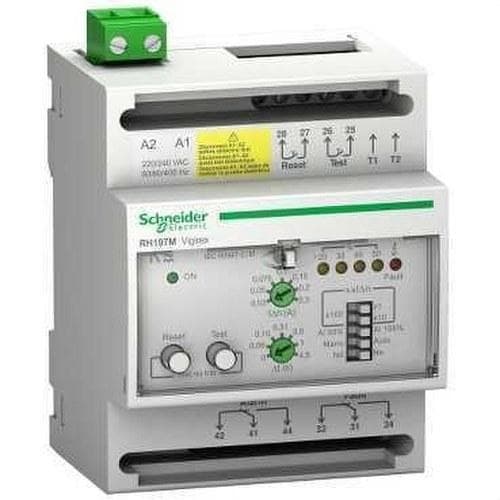

Schneider Electric - Relé diferencial RH197M 230V CA 50/60/400Hz

VigiPacT RH197M es un relé de protección de corriente residual para montaje en carril DIN. Protege contra el contacto directo o indirecto de las personas, los peligros de incendio y los motores. Mide la corriente de fuga a tierra en una instalación eléctrica a través de su toroidal asociado. Sale del interruptor automático asociado cuando la corriente residual de funcionamiento configurada se sobrecalienta. La tensión de alimentación de funcionamiento es de 220/240 V CA 50/60 Hz. Es una clase de protección de fugas a tierra tipo A. La sensibilidad de corriente es (IDn) seleccionable con 19 umbrales desde 30mA hasta 30A. El retardo de tiempo (Dt) es seleccionable con 7 ajustes desde instantáneo a 4,5 s. La alarma se configura mediante el interruptor Dip al 50% o 100% de IDn. Un interruptor realiza la selección entre el reinicio manual local o el reinicio automático después de un despeje de falla. El voltaje del sistema de distribución monitoreado es de hasta 1000 VCA a 50/60/400 Hz. Se instala en un carril DIN dentro de un cuadro de distribución y el grado de protección es IP40. Debe estar asociado a un toroide o un sensor rectangular de tipo A de Schneider Electric compatible.
