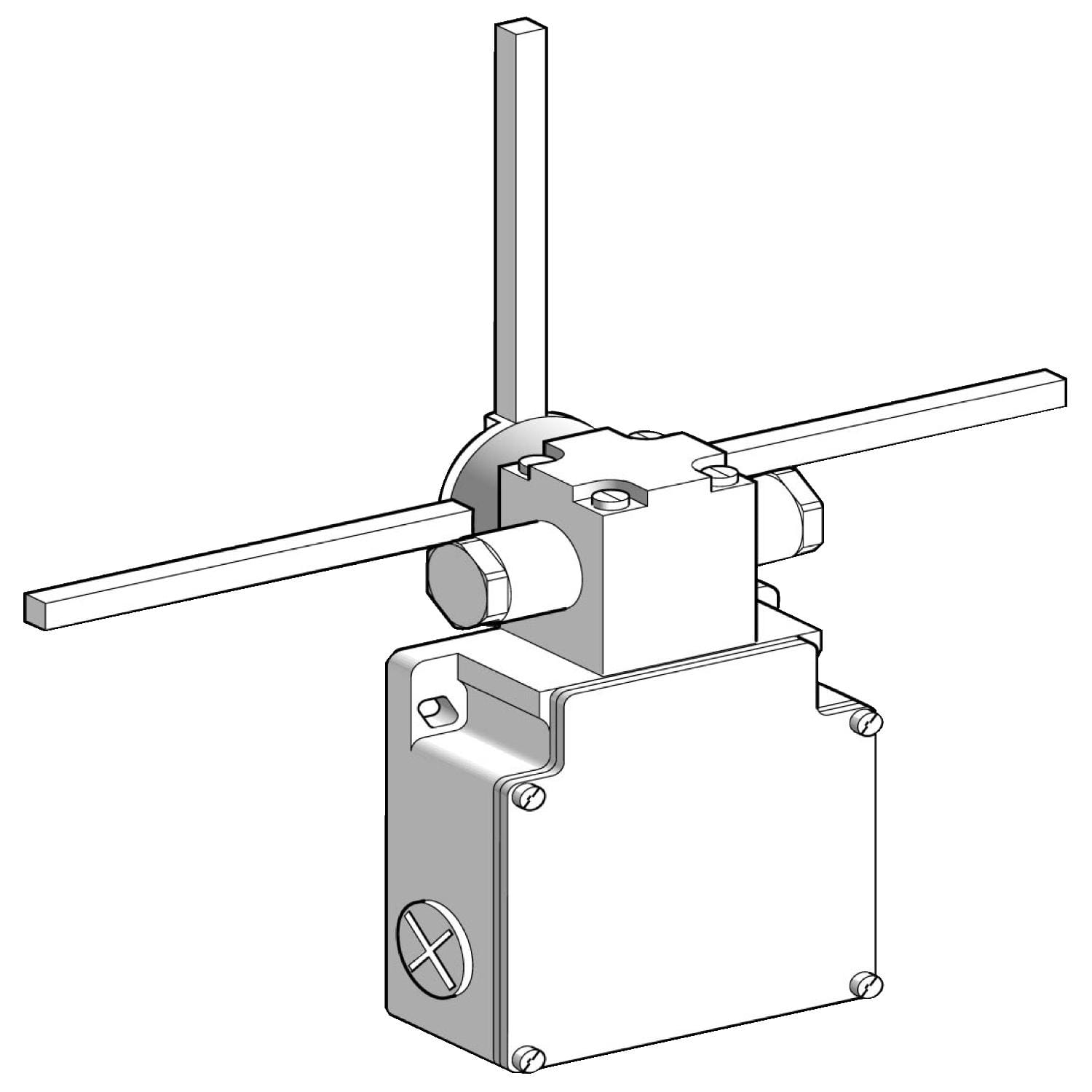

TESE - Interruptor de posición xckmr - cabeza invertida con varillas cruzadas - 2x(2 nc) - lento- m20

Este producto forma parte de la gama XC Special, una oferta de conmutadores límite. Este interruptor límite es un dispositivo que convierte un movimiento mecánico en una señal de control eléctrico. Tiene 2 contactos escalonados de ruptura lenta, 2 x (normalmente cerrados) con apertura positiva y proporciona accionamiento de interruptor por cualquier parte móvil. Tiene una palanca de varillas cruzadas con posición cuadrada metálica y soporta el acercamiento lateral en 2 direcciones. El movimiento del cabezal de funcionamiento es giratorio. Está provisto de terminales con abrazaderas de tornillo para conexión eléctrica, 5 posiciones eléctricas, 1 por dirección y 3 entradas variables para prensa de cable M20 x 1.5. Es un producto con clasificación IP66 e IK07. Es un interruptor con una corriente de funcionamiento nominal de 3A a 240V CA, 0.55A a 125V CA y una corriente térmica convencional incluida de 10A. Ofrece una larga vida mecánica con una durabilidad mecánica de aproximadamente 2 millones de ciclos de operación. El cabezal y el cuerpo del conmutador de límite están hechos de Zamak. Sus dimensiones son 200mm (anchura) x 59mm (profundidad) x 118mm (altura) y pesa 0,55kg. Es adecuado para aplicaciones de elevación y manejo mecánico. Este producto está certificado por CE, CCC, UL y CSA. Cumple con las normas CSA C22.2 No 14, UL 508 y EN/IEC 60947-5-1. El XCKMR es una unidad completa con 3 entradas de cable y contactos de apertura positivos, una por cada posición. Muy resistentes con estuches metálicos de servicio pesado. Productos dedicados para grúas aéreas y elevadores de bloques para el control de fin de viaje. Conmutadores límite de formato especiales para entornos difíciles.
