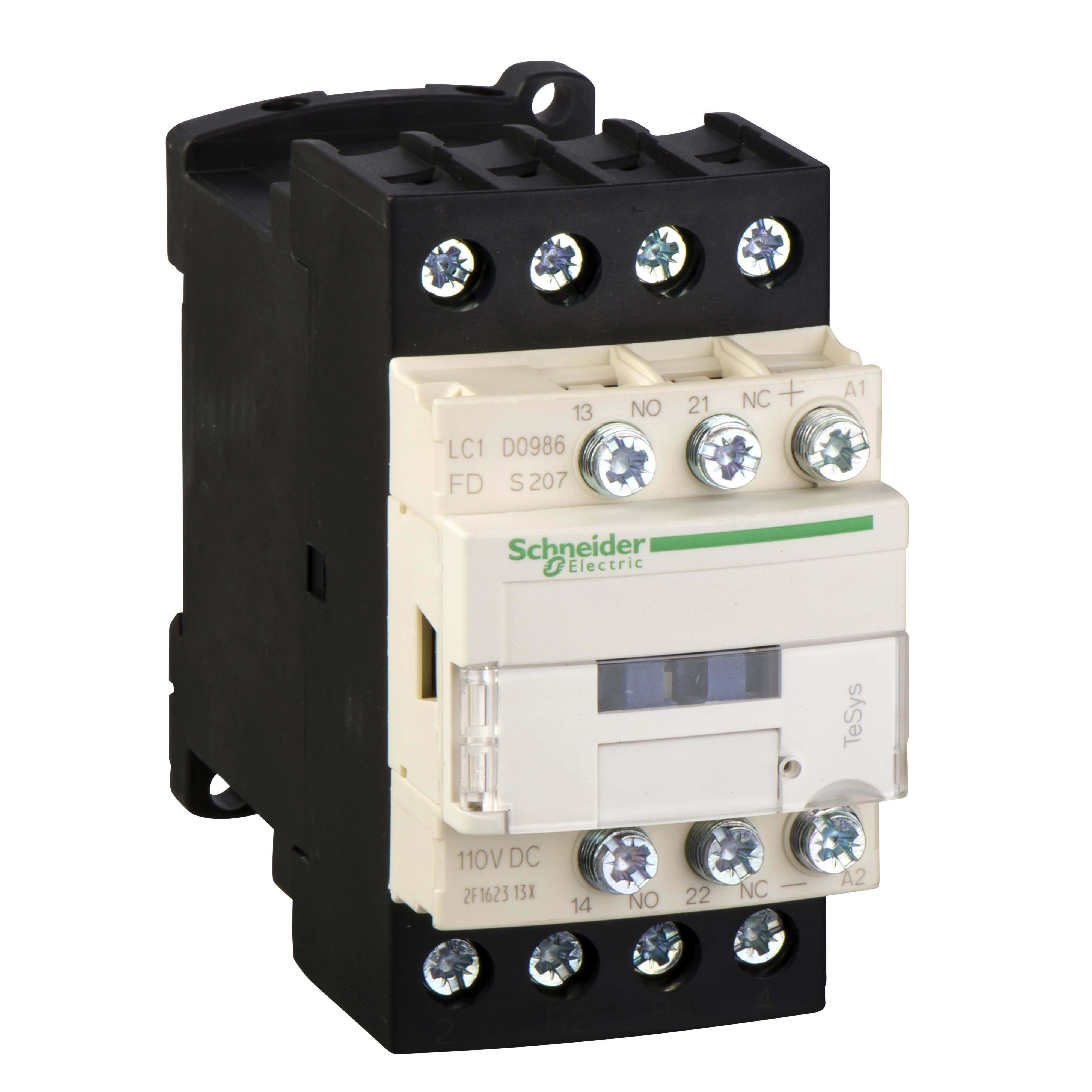

CONTACTOR TESYS LC1D 4p 2 NA+2NC AC. gama: TeSys - tipo de producto o componente: conector - nombre corto del dispositivo: LC1D - aplicación de contactor: carga resistiva - categoría de empleo: AC-1 - número de polos: 4P - composición de polos de contacto: 2 NA + 2 NC - [Ue] tensión de funcionamiento nominal: <= 690 V CA 25...400 Hz para circuito de alimentación, <= 300 V CC para circuito de alimentación - composición de contactos auxiliares: 1 a + 1 NC - categoría de sobretensión: III - [Ith] intensidad térmica al aire libre convencional: 10 A en <= 60 °C para circuito de señalización, 25 A en <= 60 °C para circuito de alimentación - escuadra universal,: 250 A en 440 V para circuito de alimentación de acuerdo con IEC 60947, 250 A CCfor circuito de señalización de acuerdo con IEC 60947-5-1, 140 A CAfor circuito de señalización de acuerdo con IEC 60947-5-1 - [Icw] Intensidad de resistencia nominal de corta duración: 105 A <= 40 °C 10 s circuito de alimentación, 210 A <= 40 °C 1 s circuito de alimentación, 140 A 100 ms circuito de señalización, 100 A 1 s circuito de señalización, 120 A 500 ms circuito de señalización, 30 A <= 40 °C 10 min circuito de alimentación, 61 A <= 40 °C 1 min circuito de alimentación - clasificación de fusible asociado: 20 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación, 10 A gGfor circuito de señalización de acuerdo con IEC 60947-5-1, 25 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación - [Ui] tensión nominal de aislamiento: 600 Vfor circuito de señalización certificaciones UL, 600 V para circuito de alimentación certificaciones UL, 690 V para circuito de alimentación de acuerdo con IEC 60947-4-1, 600 V para circuito de alimentación certificaciones CSA, 600 Vfor circuito de señalización certificaciones CSA, 690 Vfor circuito de señalización de acuerdo con IEC 60947-1 - cubierta protectora: Con - soporte de montaje: placa, perfil - normas: EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, CSA C22.2 No 14, UL 508, EN 60947-4-1 - certificaciones: GOST, LROS, DNV, CCC, RINA, BV, GL, UL, CSA - conexiones - terminales: circuito de alimentación : orejetas terminales de anillo - diámetro externo: 8 mm, circuito de control : orejetas terminales de anillo - diámetro externo: 8 mm - par de apriete: circuito de alimentación : 1.7 N.m - sobre orejetas terminales de anillo - con destornillador plano Ø 8 tornillo : M3.5, circuito de alimentación : 1.7 N.m - sobre orejetas terminales de anillo - con destornillador Philips nº 2 tornillo : M3.5, circuito de control : 1.7 N.m - sobre orejetas terminales de anillo - con destornillador Philips nº 2 tornillo : M3.5, circuito de control : 1.7 N.m - sobre orejetas terminales de anillo - con destornillador plano Ø 6 tornillo : M3.5 - horas de funcionamiento: 53.55...72.45 ms cierre, 16...24 ms apertura - nivel de fiabilidad de seguridad: B10d = 1369863 ciclos contactor con carga nominal de acuerdo con EN/ISO 13849-1, B10d = 20000000 ciclos contactor con carga mecánica de acuerdo con EN/ISO 13849-1 - endurancia mecánica: 30 Mcycles. Beneficios: Tome el control de la integración El contactor TeSys D ofrece una configuración rápida y sencilla, a la vez que mantiene un tamaño compacto de 45mm y 55mm (40 a 65A) y es conforme a las normas internacionales. Las versiones de 40 a 65A estan equipadas con EverLink, esta tecnología terminal patentada, asegura un apriete permanente incluso en caso de fluencia del conductor. Combinado con una amplia gama de accesorios, esta oferta universal satisface los requisitos de las aplicaciones más exigentes.... Aplicaciones: Industria, infraestructura, edificios, etc., Los contactores TeSys D han sido diseñados para una perfecta integración en sistemas de control., Se pueden utilizar a fin de crear arrancadores de motores para cualquier tipo de aplicación..
