Schneider Electric - Relé térmico no diferencial 9-13A

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Variante

Intervalo de intensidad ajustable:

9...13 A

Método de montaje:

Accesorio directo/instalación única

Tipo de conexión del circuito de corriente principal:

Conexión roscada

Clase de liberación:

CLASE 10 A

Especificaciones esenciales

Intervalo de intensidad ajustable - 9...13 A
Tensión de funcionamiento nominal máxima Ue - 690 V
Método de montaje - Accesorio directo/instalación única
Tipo de conexión del circuito de corriente principal - Conexión roscada
Número de contactos normalmente cerrados auxiliares - 1

Packaging

1 Unid.

Referencia del fabricante

LR3D16

Ref.Sonepar

770483

EAN

3389110346985

Intervalo de intensidad ajustable:

9...13 A

Tensión de funcionamiento nominal máxima Ue:

690 V

Método de montaje:

Accesorio directo/instalación única

Tipo de conexión del circuito de corriente principal:

Conexión roscada

Número de contactos normalmente cerrados auxiliares:

Número de contactos normalmente abiertos auxiliares:

Número de contactos auxiliares como contacto de intercambio:

Clase de liberación:

CLASE 10 A

Entrada función reset:

Función de reset automática:

sí

Función de reset mediante botón pulsador:

sí

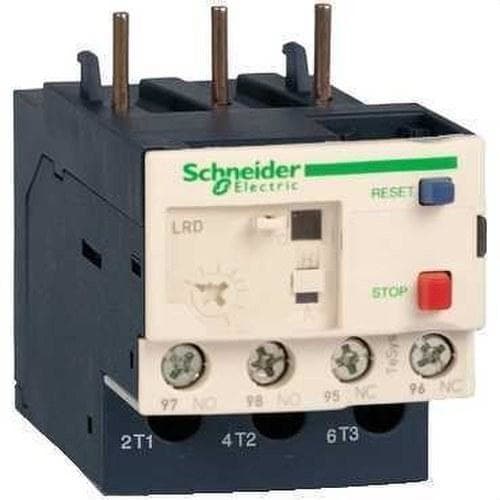

TeSys LRD thermal overload relay, 13A/690V, thermal setting range 9-13A, tripping class 10A, for protection of 3-phase motors 5.5kW@400V. Non differential device, it can be used with unbalanced loads. It provides a thermal adjustement dial, a manual-automatic reset selector, a test selector for simulation of a tripping, reset and stop buttons, a flag indicator and 2 auxiliary contacts 1NO+1NC for fault signalling. Settings are protected by a transparent cover lockable by sealing. Connection by screw clamp terminals, it connects directly to the bottom terminals of 3-pole contactors LC1D12-D38. Mounting on DIN rail or screw fixing, separated from the contactor, with use of a terminal block LAD7B106 (to be ordered separately). Multi standards certified (IEC, UL, CSA, CCC, EAC, ATEX, Marine), Green Premium compliant (RoHs/Reach).
