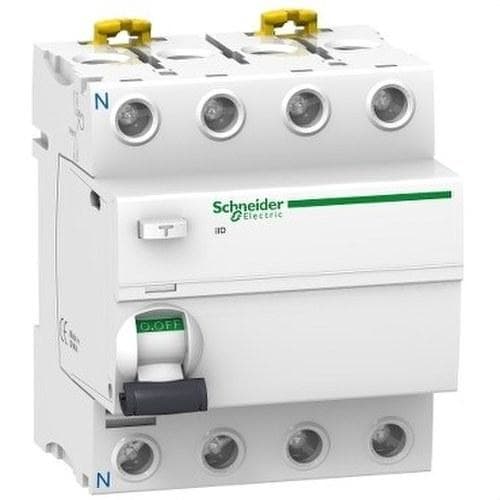

Schneider Electric - Interruptor diferencial RCCB IID 4P 63A 100mA tipo AC 50/60Hz

Inicia sesión o crea una cuenta para ver el precio correcto y ejecutarlo

Variante

Número de polos:

Corriente asignada:

63 A

40 A

63 A

Sensibilidad de disparo:

0.1 A

0.3 A

Tipo de corriente de fuga:

Especificaciones esenciales

Número de polos - 4
Tasa de voltaje - 400 V
Corriente asignada - 63 A
Sensibilidad de disparo - 0.1 A
Tensión Ui con aislamiento nominal - 500 V

Packaging

1 Unid.

Referencia del fabricante

A9R12463

Ref.Sonepar

551360

EAN

3606480089343

Número de polos:

Tasa de voltaje:

400 V

Corriente asignada:

63 A

Sensibilidad de disparo:

0.1 A

Tensión Ui con aislamiento nominal:

500 V

Indice de impulso máximo de tensión Uimp:

6 kV

Pérdida de potencia:

3.5 W

Método de montaje:

Carril DIN

Tipo de corriente de fuga:

Protección selectiva:

Desconexión de retardo corto:

Capacidad de anulación de cortocircuitos (Icw):

1.5 kA

Resistencia a sobreintensidad:

0.25 kA

Tipo de tensión:

Con sistema de bloqueo por candado:

sí

Frecuencia:

50/60 Hz

Equipos adicionales posibles:

sí

Grado de protección (IP):

IP20

Anchura en módulos:

Profundidad constructiva:

44 mm

Temperatura ambiente durante el funcionamiento:

-5...60 °C

Nivel de polución:

Capacidad de conexión para varios conductores:

1...25 mm²

Capacidad de conexión cable rígido:

1...35 mm²

Color:

Blanco

RAL-número (semejante):

9003

Ancho del dispositivo:

72 mm

Prueba de explosión:

Altura del dispositivo:

85 mm

Profundidad del dispositivo:

69 mm

This Acti9 iID is a modular and reliable residual current circuit breaker (RCCB). It is a 4P circuit breaker with In rated current of 63A, AC type protection class and a 100mA earth leakage sensitivity. This product protects against electrical shock by indirect contact and fire hazards. It performs the function of disconnection of electrical circuits in case of earth fault. Its unique Visitrip indicator reduces intervention time by showing the faulty device with a mechanical indicator on front face. This product also has a VisiSafe window with a green strip on the toggle indicating full opening of the poles allowing downstream maintenance This product is compliant with EN/IEC 61008-1 standard. The (Im/IΔm) rated breaking and making short circuit capacity is 1500A. The (Inc/IΔc) conditional rated short circuit current is 10kA. The electrical endurance is up to 15000 cycles. The mechanical endurance is up to 20000 cycles. The Ue operational voltage is 380VAC to 415VAC. The Ui rated insulation voltage is 500VAC. The Uimp rated impulse withstand voltage is 6kV. The frequency is 50Hz or 60Hz. It is DIN rail mountable. The width in 9mm pitches is 8. The product colour is white (RAL9003). The dimensions are (W) 72mm x (H) 91mm x (D) 73.5mm. The weight is 0.37kg. It has an IP20 degree of protection. It becomes IP40 once in modular enclosure according to IEC/EN 60529 standard. The operating temperature is from -5°C to 60°C. The storage temperature is from -40°C to 85°C.
